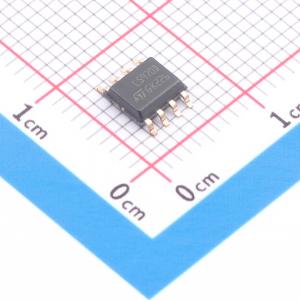

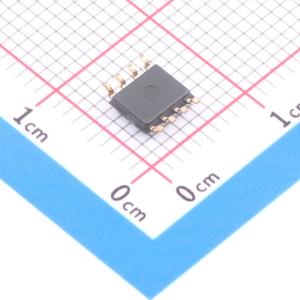

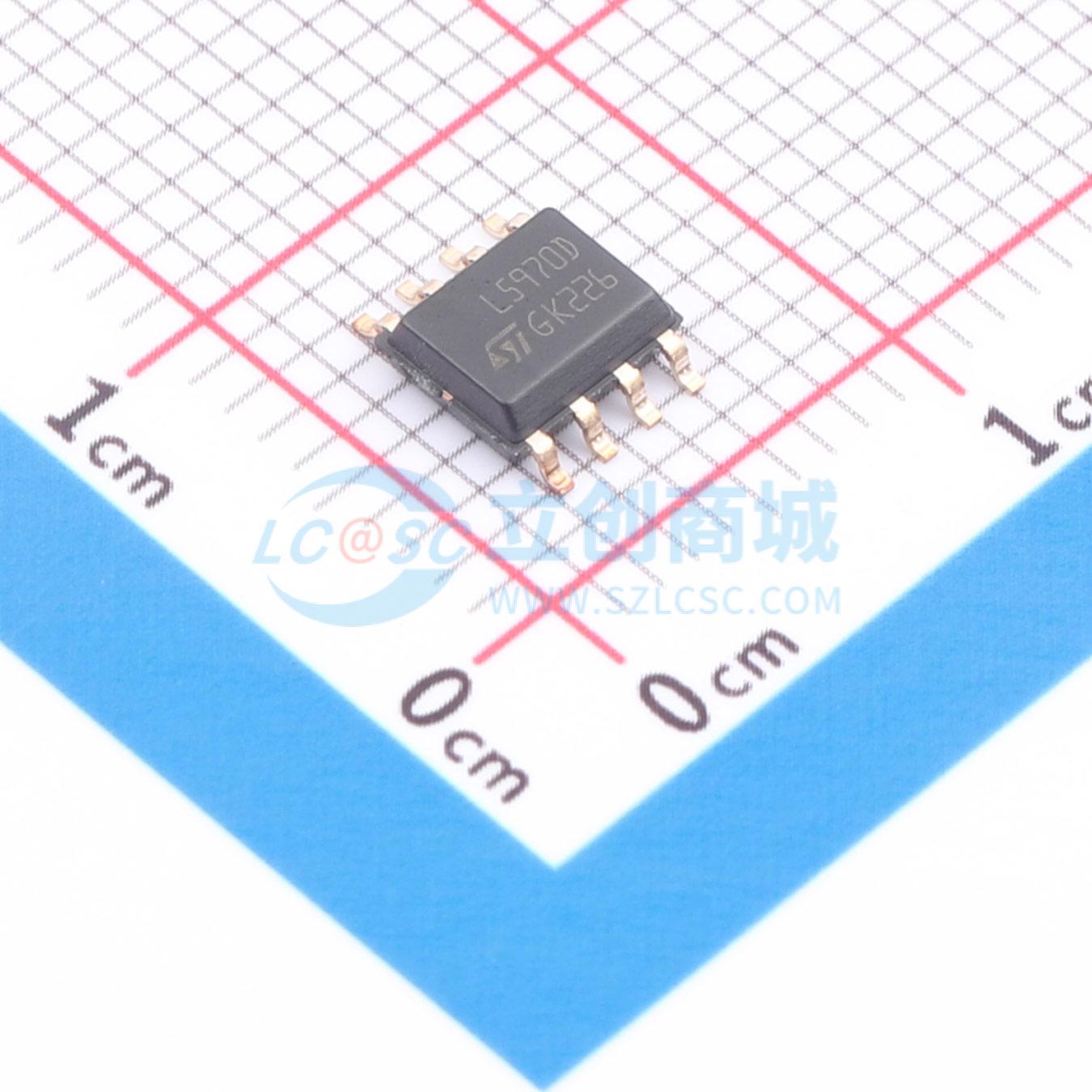

L5970D
降压型 1A 4.4V~36V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- L5970D是一款1A输出电流的降压开关调节器,输入电压范围为4.4V到36V,输出电压可调范围为1.2V到35V,内部固定开关频率为250KHz,内置P-Channel D-MOS开关管,具有低静态电流和多种保护功能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L5970D
- 商品编号
- C1355778
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.4V~36V | |
| 输出电压 | 1.2V~35V | |
| 输出电流 | 1A | |
| 开关频率 | 250kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L5970D是一款降压型单片式功率开关稳压器，能够在1.2V至35V的输出电压下提供高达1A的电流。 该器件采用内部P沟道D-MOS晶体管（典型导通电阻Rdson为250mΩ）作为开关元件，以减小外部元件的尺寸。 内部振荡器将开关频率固定在250KHz。 其最小输入电压仅为4.4V，特别适用于所有计算机相关应用中常见的5V总线。 带有内部频率调制的逐脉冲电流限制提供了有效的恒流短路保护。
商品特性
- 高达1A的输出电流
- 工作输入电压范围为4.4V至36V
- 3.3V / (±2%)参考电压
- 输出电压可在1.2V至35V之间调节
- 低压差工作：100%占空比
- 内部固定频率250KHz
- 电压前馈
- 零负载电流工作
- 内部电流限制
- 可禁止以实现零电流消耗
- 同步功能
- 反馈断开保护
- 热关断
应用领域
- 消费电子：机顶盒、DVD、电视、录像机、汽车收音机、液晶显示器
- 网络通信：XDSL、调制解调器、DC-DC模块
- 计算机：打印机、音频/图形卡、光存储设备、硬盘驱动器
- 工业领域：充电器、汽车电池、DC-DC转换器
