ISL8012IRZ

ISL8012 是一种高效率、单片同步降压 DC/DC 转换器，可以从 2.7V 到 5.5V 的输入电源提供高达 2A 的连续输出电流。它采用电流控制架构，在高频下实现极低占空比操作，具有快速瞬态响应和优异的环路稳定性。

ISL8012 集成了一对低导通电阻的 P 沟道和 N 沟道内部 MOSFET，以最大化效率并减少外部元件数量。100% 占空比操作在 2A 输出电流下可实现小于 240mV 的压降电压。高 1MHz 脉冲宽度调制 (PWM) 开关频率允许使用小尺寸外部元件。

ISL8012 可配置为轻载时的非连续或强制连续工作模式。强制连续操作可以减少噪声和射频干扰，而非连续模式通过降低轻载时的开关损耗来提高效率。

故障保护功能包括短路和过流条件下的内部电流限制、输出过压比较器和过温监测电路。电源良好输出电压监测器指示输出处于稳压状态。

ISL8012 提供了 1ms 电源良好 (PG) 定时器，在启动时启用。当关闭时，ISL8012 会放电输出电容。其他特性包括内部软启动、内部补偿、过流保护和热关断。

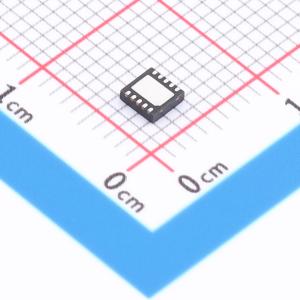

ISL8012 采用节省空间的 3mm x 3mm 10 引脚 DFN 封装，无铅封装带有裸露焊盘引线框架，以降低热阻。完整的转换器占用面积小于 0.35 平方英寸。

• 高效同步降压稳压器，效率高达95%
• 电源良好（PG）输出，延迟1ms
• 2.7V至5.5V供电电压
• 温度/负载/线路变化下3%的输出精度
• 保证2A输出电流
• 带预偏置输出启动
• 内部软启动 - 1ms
• 禁用时软停止输出放电
• 脉冲频率调制模式下40μA静态电源电流
• 可选强制PWM模式和PFM模式
• 小于1μA逻辑控制关断电流
• ±100%最大占空比
• 内部电流模式补偿
• 峰值电流限制和打嗝模式短路保护
• 过温保护
• 小型10引脚3mmx3mm DFN封装
• 无铅（符合RoHS标准）

• DC/DC POL 模块
• MC/M P、FPGA 和 DSP 电源
• 路由器和交换机用插件式 DC/DC 模块
• 移动仪器
• 测试和测量系统
• 锂离子电池供电设备
• 小型因子 (SFP) 模块
• 条码阅读器
