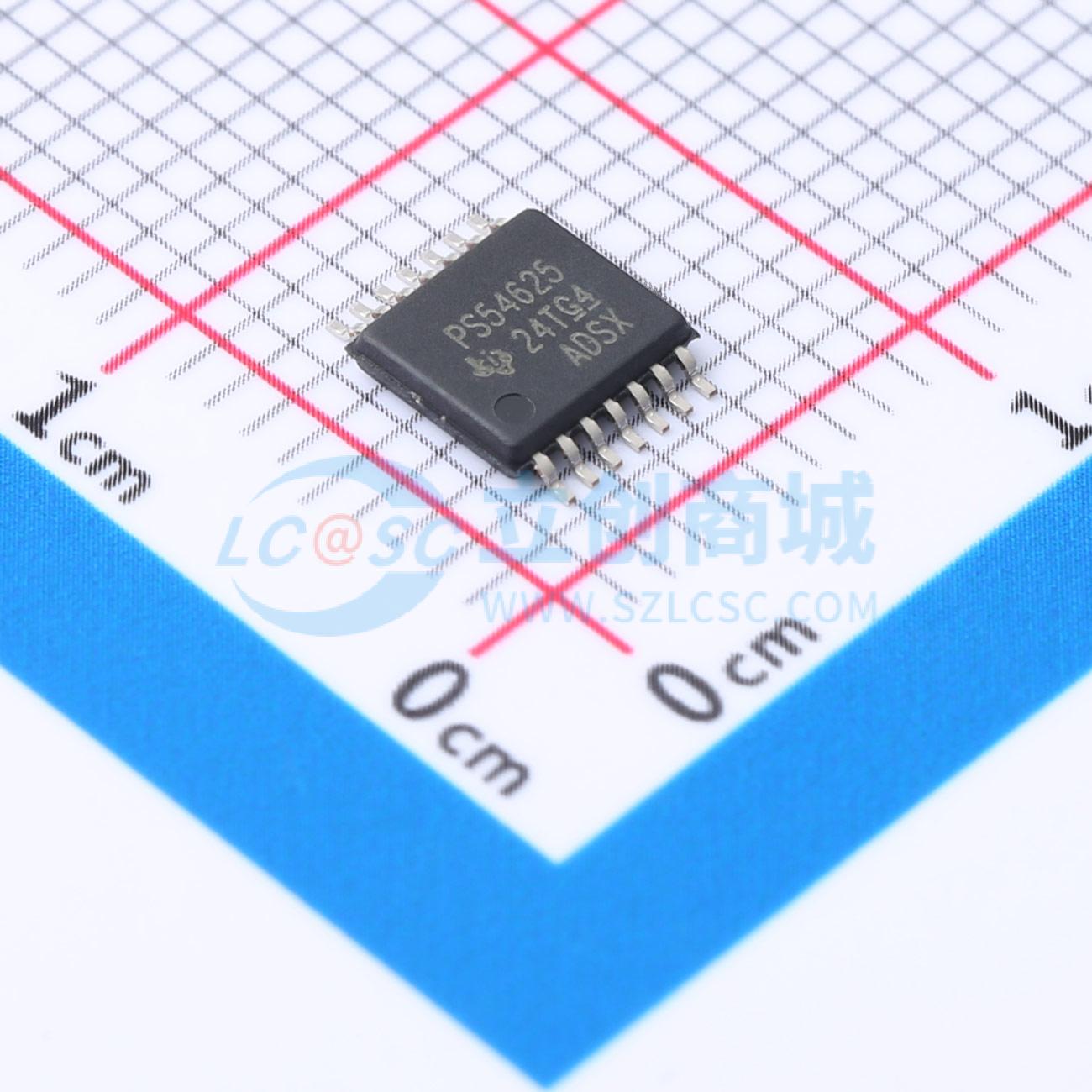

TPS54625PWP

4.5V至18V输入、6.5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54625是一款自适应接通时间D-CAP2模式同步降压转换器,具有宽输入电压范围（4.5V至18V）和可调输出电压范围（0.76V至5.5V）。该器件采用14引脚散热薄型小外形尺寸（HTSSOP）封装,设计工作温度介于-40°C到85°C之间。
品牌名称: TI(德州仪器)
商品型号: TPS54625PWP
商品编号: C1355493
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.66克(g)

商品参数

商品概述

TPS54625是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员用成本有效、低组件数量、低待机电流解决方案来完成不同终端设备的电源总线调节器集。主控制环路采用D-CAP2™模式控制，无需外部补偿元件便可实现超快的瞬态响应。专有电路还使该器件可采用诸如高分子有机半导体固体电容器 (POSCAP) 或高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器以及超低ESR陶瓷电容器。工作电压介于4.5V至18V的VIN输入之间，输出电压可在0.76V与5.5V之间进行编程。特有一个可调软启动时间和一个电源正常功能。采用14引脚散热薄型小外形尺寸 (HTSSOP) 封装，设计工作温度介于 -40°C到85°C之间。

The TPS54625 is a 6.5A synchronous step-down (buck) converter with two integrated N-channel MOSFETs, using Forced Continuous Conduction Mode (FCCM) at light load for small output voltage ripple. It operates using D-CAP2™ mode control. The fast transient response of D-CAP2™ control reduces the output capacitance required to meet a specific level of performance. Proprietary internal circuitry allows the use of low ESR output capacitors including ceramic and special polymer types.

商品特性

D-CAP2™模式支持快速瞬态响应
低输出纹波且支持陶瓷输出电容器
宽VIN输入电压范围：4.5V至18V
输出电压范围：0.76V至5.5V
高效率集成型FET针对较低占空比应用进行了优化
36mΩ（高侧）与28mΩ（低侧）高效率，关断时流耗少于10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz开关频率 (fSW)
逐周期限流
电源正常输出

应用领域

低电压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络互联家庭终端设备
数字机顶盒 (STB)

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	765mV~5.5V
	输出电流	6.5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.4mA
	开关管(内置/外置)	内置
	输出类型	可调
