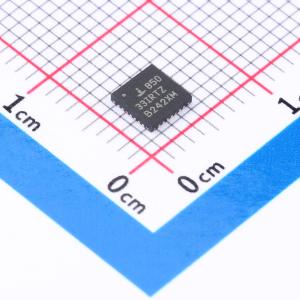

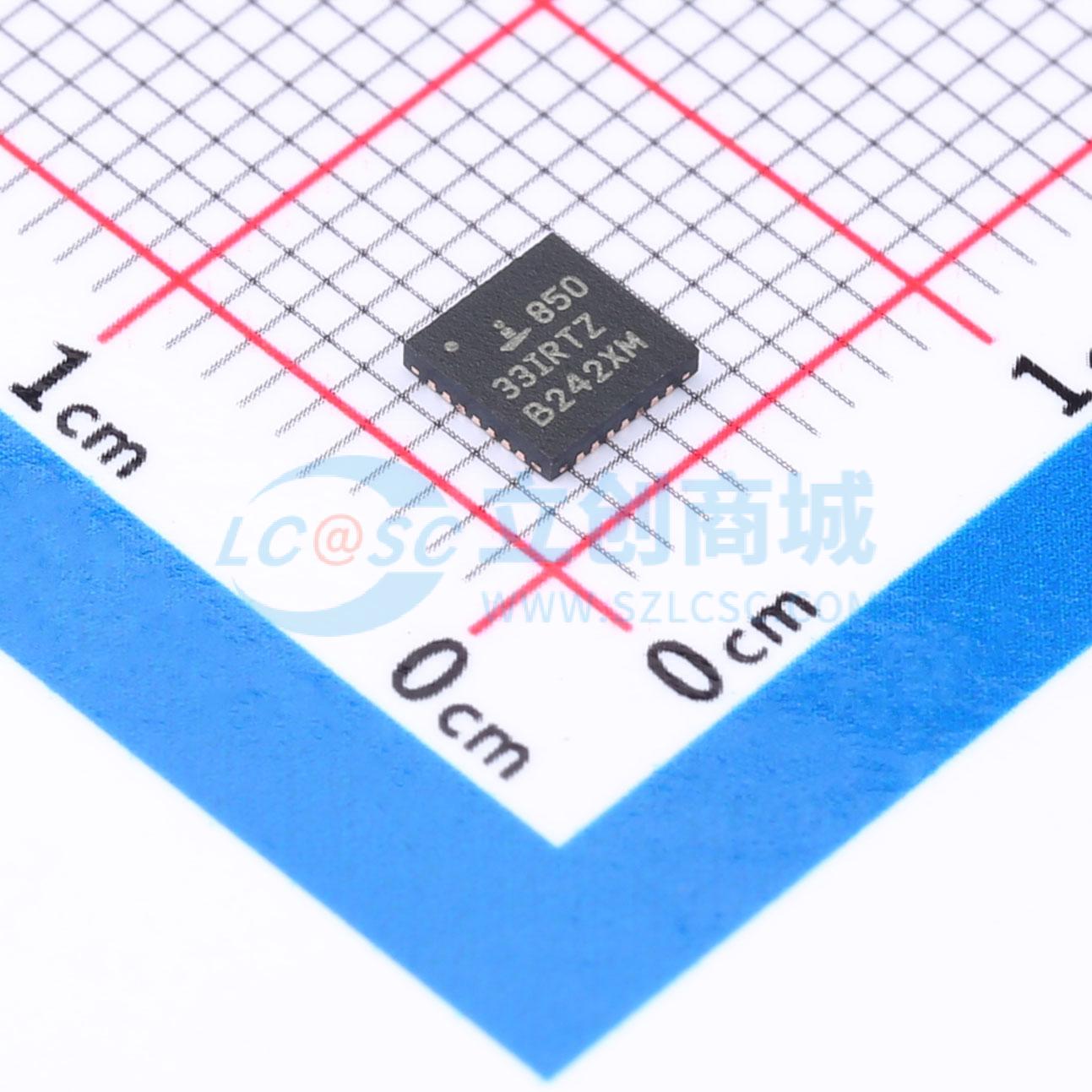

ISL85033IRTZ

双路3A输出降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL85033是一款双路标准降压调节器,能够提供每通道3A的连续输出电流。输入电压范围为4.5V至28V,输出电压可调,最高可达3A。该芯片采用峰值电流模式控制,具有独立的电源良好检测、可选的同相或反相PWM操作以及多种跟踪模式。保护功能包括过流保护、欠压锁定和热过载保护。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL85033IRTZ
商品编号: C1355497
商品封装: TQFN-28-EP(4x4)
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

ISL85033是一款双路标准降压稳压器，每通道可提供3A的连续输出电流。其输入电压范围为4.5V至28V，可为各种负载点应用提供高频电源解决方案。 ISL85033中的PWM控制器驱动内部开关N沟道功率MOSFET，并需要一个外部肖特基二极管来产生输出电压。集成功率开关针对高达3A的输出电流进行了优化，具有出色的热性能。PWM稳压器的默认开关频率为500kHz，用户可将其编程设置或同步至300kHz至2MHz。ISL85033采用峰值电流模式控制，在元件选择上具有灵活性，并能最小化解决方案的尺寸。保护功能包括过流、欠压锁定（UVLO）和热过载保护。 ISL85033采用小型4mmx4mm薄型四方扁平无引脚（TQFN）无铅封装。

商品特性

宽输入电压范围：4.5V至28V
输出电压可调，连续输出电流高达3A
电流模式控制
开关频率可调：300kHz至2MHz
独立的电源正常检测
可选同相或反相PWM操作
输出之间可实现独立、顺序、比例或绝对跟踪
内部2ms软启动时间
过流/短路保护、热过载保护、欠压锁定（UVLO）
启动欠压检测
无铅（符合RoHS标准）

应用领域

通用负载点DC/DC电源转换
机顶盒
FPGA电源和机顶盒电源
DVD和硬盘驱动器
LCD面板、电视电源
电缆调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

5.3折起

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~28V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1；2
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
