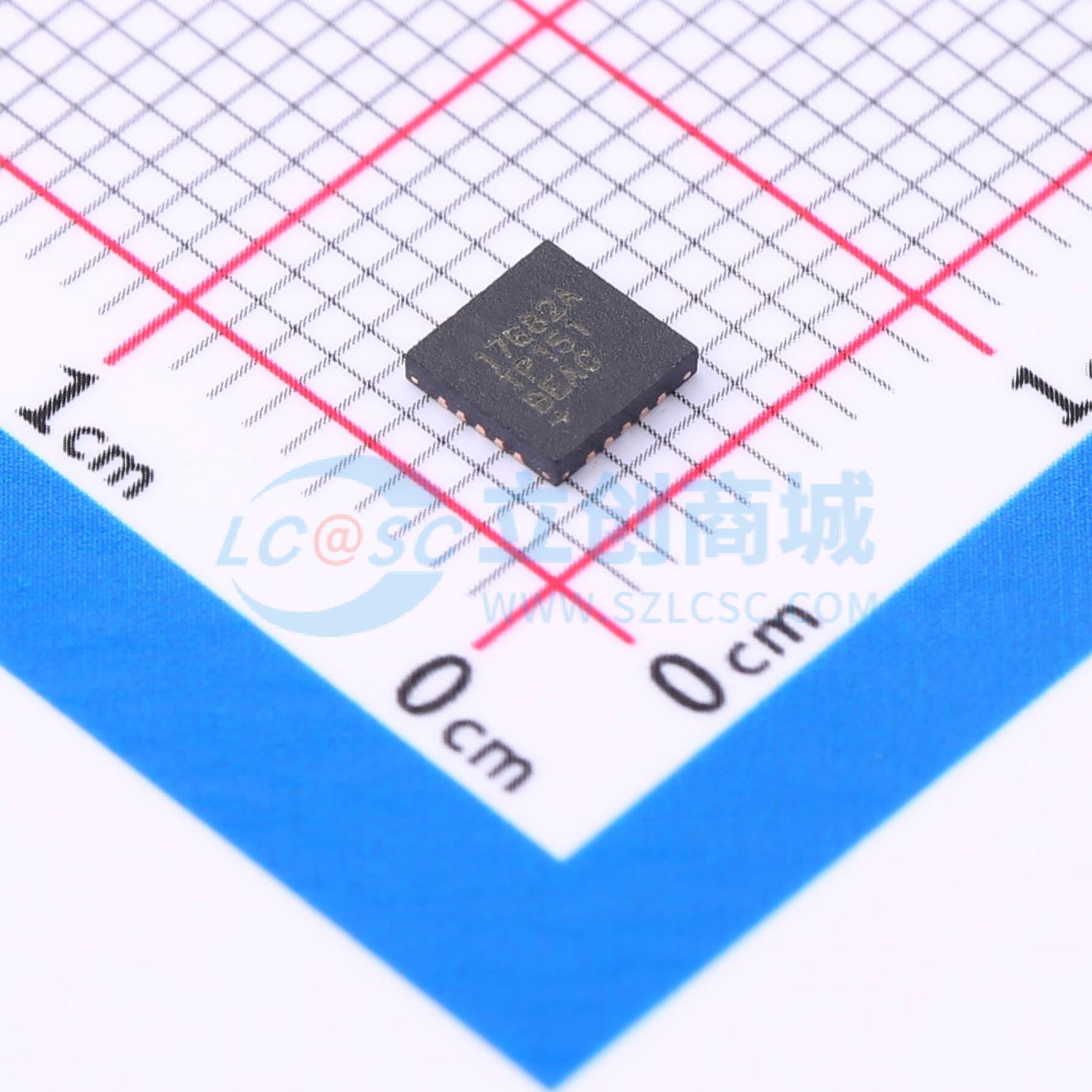

温馨提醒：图片仅供参考，商品以实物为准
MAX17682ATP+
4.5V至42V输入，超小型、高效率隔离降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.5V至42V输入、超小尺寸、高效、Iso-Buck DC-DC转换器、减少DC-DC隔离所需的外部元件数量、降低方案尺寸和成本
- 商品型号
- MAX17682ATP+
- 商品编号
- C1355500
- 商品封装
- TQFN-20-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | - | |
| 输出电流 | 3.7A | |
| 开关频率 | 100kHz~500kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAx17682是一款高压、高效率的隔离降压DC-DC转换器，设计用于提供高达10W的隔离电源。在4.5V至42V的宽输入电压范围内工作，并使用初级侧反馈来调节输出电压。它可提供高达3.7A的初级峰值电流，并在-40℃至+125℃温度范围内将初级输出电压调节在±1.2%以内。
采用峰值电流模式控制和脉冲宽度调制（PWM）方案。低电阻的片上MOSFET确保了满载时的高效率，并简化了布局。
可编程软启动功能允许用户减少输入浪涌电流。还集成了一个输出使能/欠压锁定引脚（EN/UVLO），允许用户在所需的输入电压电平下开启器件。一个开漏RESETB引脚在成功调节初级输出电压后向系统提供延迟的电源良好信号。
的工作温度范围为-40℃至+125℃，并采用紧凑的20引脚（4mm x 4mm）TQFN封装。提供仿真模型。
商品特性
- 消除外部组件并降低总成本
- 同步主操作以提高效率和降低成本
- 全陶瓷电容器，超紧凑布局
- 减少需要库存的 DC-DC 调节器数量
- 宽 4.5V 至 42V 输入电压范围
- 0.9V 至 92% VIN 主输出电压
- 提供高达 3.7A 的峰值电流
- 通过外部同步可调频率 100kHz 至 500kHz
- 采用 20 引脚、4mm x 4mm TQFN 封装
- 降低功耗
- 峰值效率 >90%
- 关断电流 = 2.8μA（典型值）
- 在恶劣的工业环境中可靠运行
- 打嗝模式电流限制、灌电流限制和自动重试启动
- 可编程 EN/UVLO 阈值
- 可调软启动
- 高工业 -40℃ 至 +125℃ 环境工作温度范围
- -40℃ 至 +150℃ 结温范围
应用领域
- 工业过程控制
- 智能电表中的通信中心
- 医疗设备中的隔离电源供应
- 浮地电源供应生成
