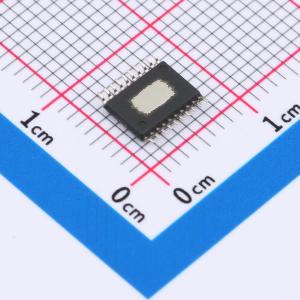

温馨提醒：图片仅供参考，商品以实物为准
TPS54110PWP
3V至6V输入、1.5A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54110 3V 至 6V 输入、1.5A 同步降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54110PWP
- 商品编号
- C1355492
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~6V | |
| 输出电压 | 900mV~3.3V | |
| 输出电流 | 1.5A | |
| 开关频率 | 280kHz~700kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54110 是一款低输入电压、高输出电流、同步降压PWM 转换器，集成了所有必需的有源组件。除了所列的特性之外，基板还包含一个真正的高性能电压误差放大器（可在瞬态条件下提供高性能）；一个欠压锁定电路（用于防止启动时输入电压达到3V）；一个内部和外部设置的慢速启动电路（用于限制浪涌电流）；以及一个电源正常状态输出（用于处理器/逻辑复位、故障信令和电源定序）。 TPS54110 器件采用热增强型 20 引脚 HTSSOP(PWP) PowerPAD 封装，无需大型散热器。提供评估模块和其他技术支持，有助于快速实现高性能电源设计，满足迫切的设备开发周期要求。
商品特性
- 集成MOSFET 开关，可在1.5A 连续输出拉电流或灌电流下实现高效率
- 0.9V 至3.3V 可调输出电压，精度为 1%
- 采用外部补偿方式实现设计灵活性
- 快速瞬态响应
- 宽PWM 频率：固定350kHz、550kHz 或 280kHz 至700kHz 可调
- 负载受到峰值电流限制和热关断保护
- 集成解决方案减少了电路板面积和总成本
应用领域
- 采用5V 或3.3V 电压供电的低电压、高密度系统
- 针对高性能DSP、FPGA、ASIC 和微处理器的负载点调节
- 宽带、网络互联及光纤通信基础设施
- 便携式计算/笔记本电脑
