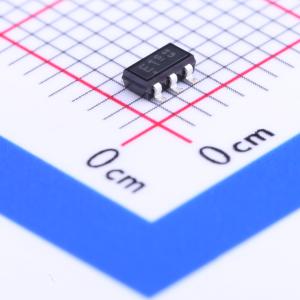

温馨提醒：图片仅供参考，商品以实物为准
TVS3V3L4UE6327HTSA1
单向TVS 3.3V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：ESD/瞬态/浪涌保护符合：IEC61000-4-2（ESD）：±30 kV空气/接触放电。IEC61000-4-4（EFT）：±80 A（5/50 ns）。IEC61000-4-5（浪涌）：±20 A（8/20 μs）。应用：10/100/1000以太网
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TVS3V3L4UE6327HTSA1
- 商品编号
- C132185
- 商品封装
- SC-74
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.7V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 154W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2pF |
商品特性
- 静电放电（ESD）/瞬态/浪涌保护符合以下标准：IEC61000-4-2（ESD）：±30 kV空气/接触放电；IEC61000-4-4（电快速瞬变脉冲群，EFT）：±80 A（5/50 ns）；IEC61000-4-5（浪涌）：±20 A（8/20 μs）
- 最大反向工作电压：VRWM = 3.3 V
- 低泄漏电流：IR < 50 nA
- 低电容：CL = 典型值2 pF（I/O到地），典型值1 pF（I/O到I/O）
- 低钳位电压：VCL = 典型值7.7 V @ 20 A（8/20 μs）
- 无铅（符合RoHS标准）封装
应用领域
- 10/100/1000以太网
