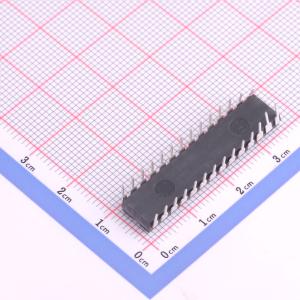

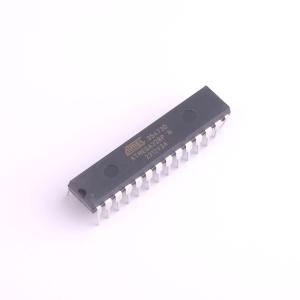

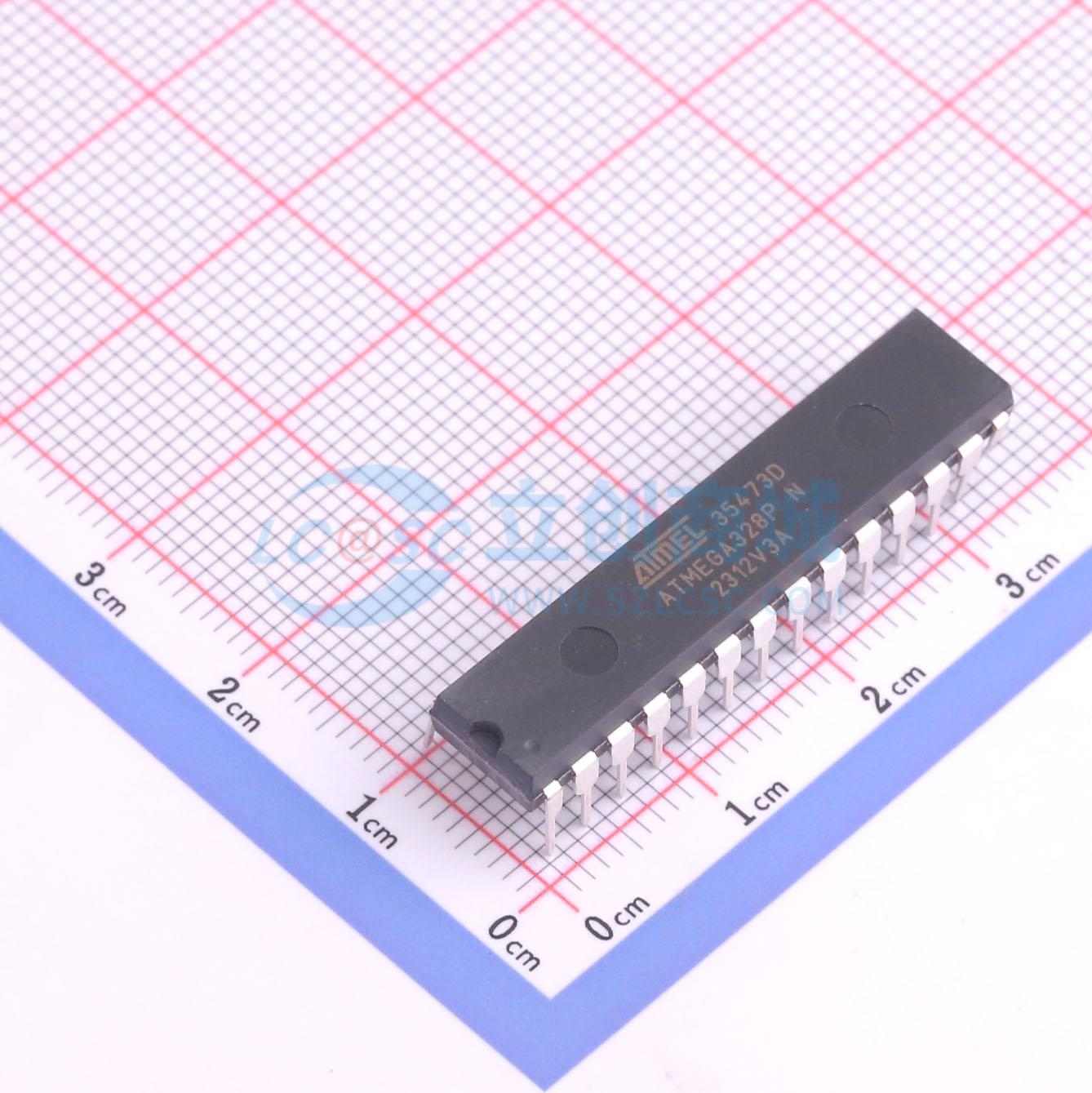

ATMEGA328P-PN
基于AVR增强型RISC架构的低功耗CMOS 8位微控制器
- 描述
- ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 实现了接近每MHz 1 MIPS的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。这种结构在提高代码效率的同时,实现了比传统CISC微控制器快十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:具有读写同时功能的4K/8K字节在系统可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个灵活的带比较模式的定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器,禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块(除了异步定时器和ADC)以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。Microchip提供了QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的传感,并包括完全去抖动的触摸按键报告以及相邻键抑制TM(AKS TM)技术,以实现明确的按键事件检测。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在同一芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA328P-PN
- 商品编号
- C1337455
- 商品封装
- PDIP-28
- 包装方式
- 管装
- 商品毛重
- 3.507克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 23 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 实现了接近每MHz 1 MIPS的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。
AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。这种结构在提高代码效率的同时,实现了比传统CISC微控制器快十倍的吞吐量。
ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:具有读写同时功能的4K/8K字节在系统可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个灵活的带比较模式的定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器,禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块(除了异步定时器和ADC)以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。
Microchip提供了QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的传感,并包括完全去抖动的触摸按键报告以及相邻键抑制TM(AKS TM)技术,以实现明确的按键事件检测。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。
该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在同一芯片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
