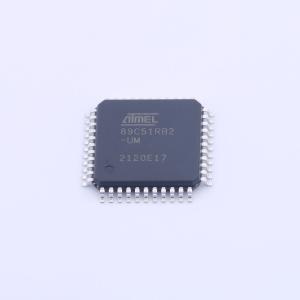

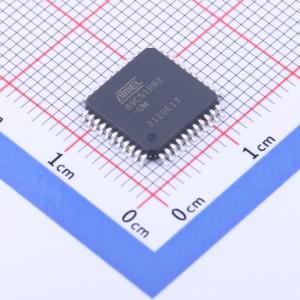

AT89C51RB2-RLTUM

AT89C51RB2/RC2 是80C51 8位微控制器的高性能Flash版本。它包含一个16KB或32KB的Flash存储块，用于程序和数据存储。Flash存储器可以通过并行模式或带有ISP功能的串行模式以及通过软件进行编程。编程电压从标准VCC引脚内部生成。

8位带有16K/32K字节Flash的微控制器

AT89C51RB2/RC2保留了80C52的所有特性，包括256字节的内部RAM、9源4级中断控制器和三个定时器/计数器。

此外，AT89C51RB2/RC2还具有可编程计数器阵列、1024字节的XRAM、硬件看门狗定时器、键盘接口、SPI接口、更灵活的串行通道以方便多处理器通信（EUART），以及速度提升机制（X2模式）。

引脚布局是C52的标准40/44引脚。

全静态设计使AT89C51RB2/RC2能够将时钟频率降至任意值，甚至直流电平，而不会丢失数据，从而降低系统功耗。

AT89C51RB2/RC2有两种软件可选的低功耗模式和8位时钟预分频器，进一步降低功耗。在空闲模式下，CPU被冻结，而外设和中断系统仍然运行。在掉电模式下，RAM被保存，所有其他功能停止工作。

AT89C51RB2/RC2增加的功能使其在需要脉宽调制、高速I/O和计数能力的应用中更加强大，例如报警系统、电机控制、有线电话和智能卡读取器。

• 80C52 兼容 – 8051 引脚和指令兼容 – 四个 8 位 I/O 端口 – 三个 16 位定时器/计数器 – 256 字节暂存 RAM – 9 个中断源，具有 4 个优先级 – 双数据指针
• 支持可变长度 MOVX 指令以适应慢速 RAM/外设
• 使用标准 Vcc 电源进行 ISP（在系统编程）
• Boot ROM 包含低级 Flash 编程例程和默认串行加载程序
• 高速架构 – 在标准模式下：40 MHz（Vcc 2.7V 至 5.5V，内部和外部代码执行）60 MHz（Vcc 4.5V 至 5.5V，仅内部代码执行）– 在 X2 模式（6 时钟/机器周期）20 MHz（Vcc 2.7V 至 5.5V，内部和外部代码执行）30 MHz（Vcc 4.5V 至 5.5V，仅内部代码执行）– 16K/32K 字节片上 Flash 程序/数据存储器 – 字节和页（128 字节）擦除和写入 – 100K 写入周期
• 片上 1024 字节扩展 RAM (XRAM) – 软件可选大小（0, 256, 512, 768, 1024 字节）– 复位时选择 256 字节以兼容 TS87C51RB2/RC2
• P1 端口上的键盘中断接口
• SPI 接口（主/从模式）
• 8 位时钟预分频器
• 改进的 X2 模式，CPU 和每个外设可以独立选择
• 可编程计数器阵列 5 通道 – 高速输出 – 比较/捕获 – 脉宽调制器 – 看门狗定时器功能
• 异步端口复位
• 全双工增强型 UART
• 专用于 UART 的波特率发生器
• 低 EMI（抑制 ALE）
• 硬件看门狗定时器（一次启用带复位输出）
• 电源控制模式 – 空闲模式 – 掉电模式 – 断电标志
• 电源电压：2.7 至 3.6V（3V 版本）– 2.7 至 5.5V（5V 版本）
• 温度范围：商业温度范围（0°C 至 +70°C）和工业温度范围（-40°C 至 +85°C）
• 封装：PDIL40, PLCC44, VQFP44
