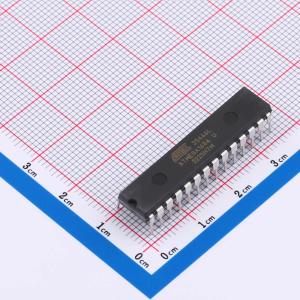

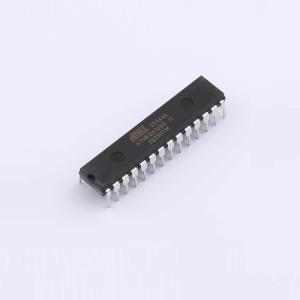

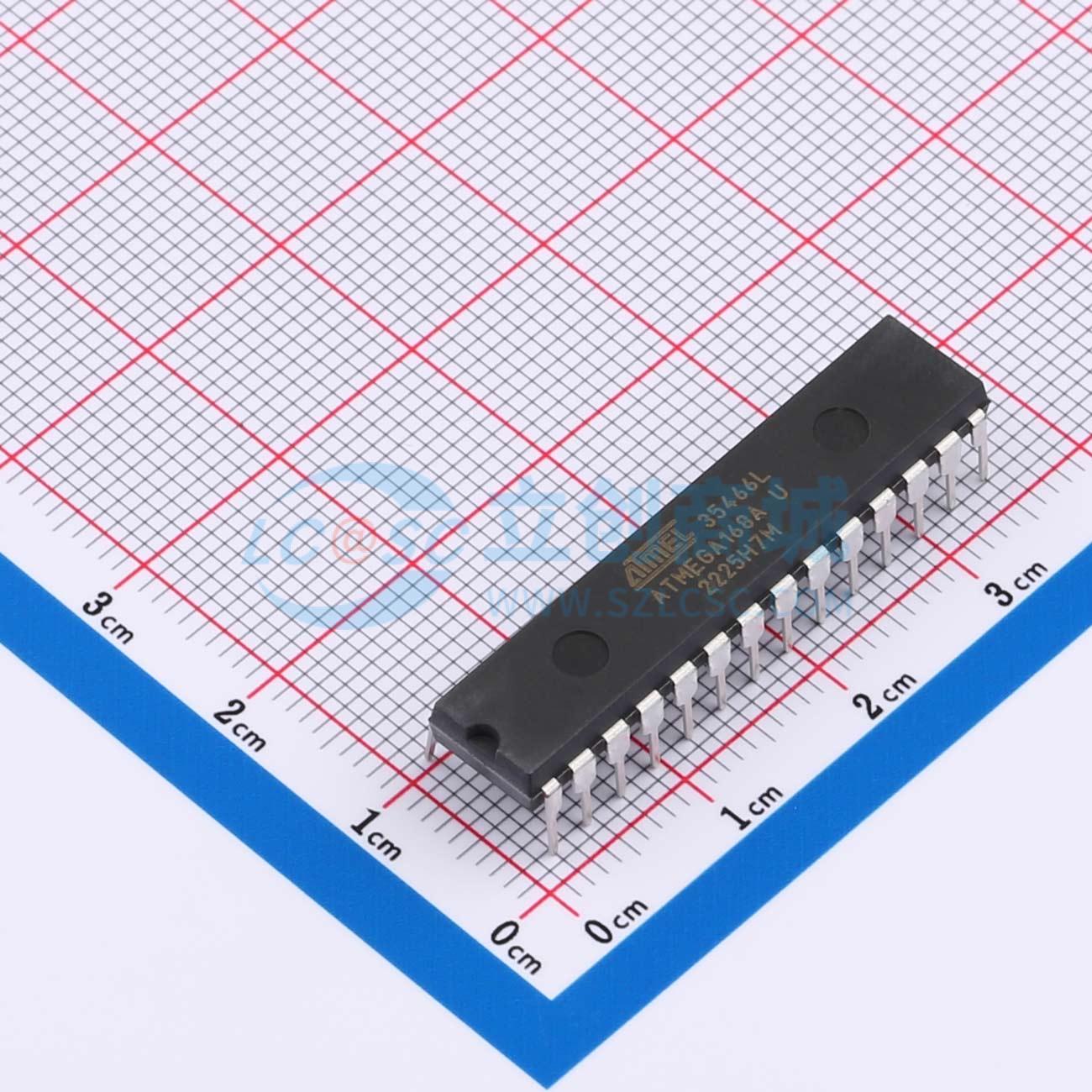

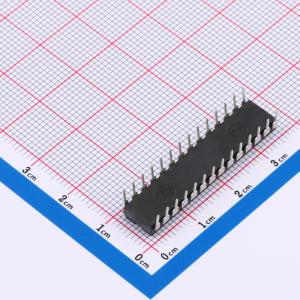

ATMEGA168A-PU

ATmega48A/PA/88A/PA/168A/PA/328/P 是一种低功耗 CMOS 8 位微控制器，基于 AVR 增强型 RISC 架构。通过在一个时钟周期内执行指令，该设备实现接近每兆赫兹一百万条指令（MIPS）的 CPU 吞吐量，允许系统设计者优化功耗与处理速度。该微控制器具有 131 条功能强大的指令，其中大多数指令在一个时钟周期内执行，并包含 32x8 通用工作寄存器。它支持完全静态运行，并在 20MHz 时可实现高达 20 MIPS 的吞吐量。该设备还包括一个 2 周期片内乘法器。

该微控制器具有高耐用性的非易失性存储器段，包括 4/8/16/32KBytes 的系统内自编程 Flash 程序存储器、256/512/512/1KBytes EEPROM 和 512/1K/1K/2KBytes 内部 SRAM。Flash 和 EEPROM 支持 10,000 和 100,000 次写入/擦除周期，分别具有 85℃ 时 20 年或 25℃ 时 100 年的数据保留时间。提供带有独立锁位的可选引导码段，并且通过片内引导程序支持系统内编程。该微控制器还支持真正的边写边读操作和软件安全编程锁。

此外，该微控制器支持用于电容触摸按钮、滑块和滚轮的 QTouch 库，具有高达 64 个感应通道。外设功能包括两个带有独立预分频器和比较模式的 8 位定时器/计数器、一个带有独立预分频器、比较模式和捕获模式的 16 位定时器/计数器，以及一个带有独立振荡器的实时计数器。该设备还包括六个 PWM 通道、TQFP 和 VQFN 封装中的 8 通道 10 位 ADC 以及 SPDIP 封装中的 6 通道 10 位 ADC，两者均支持温度测量。通信接口包括一个可编程串行 USART、主/从 SPI 和一个面向字节的 2 线串行接口（与 Philips I2C 兼容）。其他功能包括一个带有独立片内振荡器的可编程看门狗定时器、一个片内模拟比较器以及引脚变化中断和唤醒。该微控制器支持上电复位和可编程欠压检测、内部校准振荡器、外部和内部中断源以及六种睡眠模式：空闲、ADC 降噪、省电、关电、待机和扩展待机。工作电压范围为 1.8V 至 5.5V，温度范围为 -40℃ 至 85℃。
