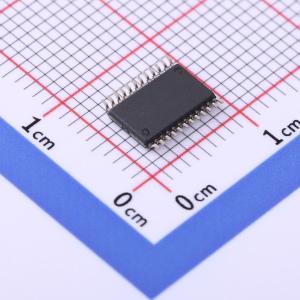

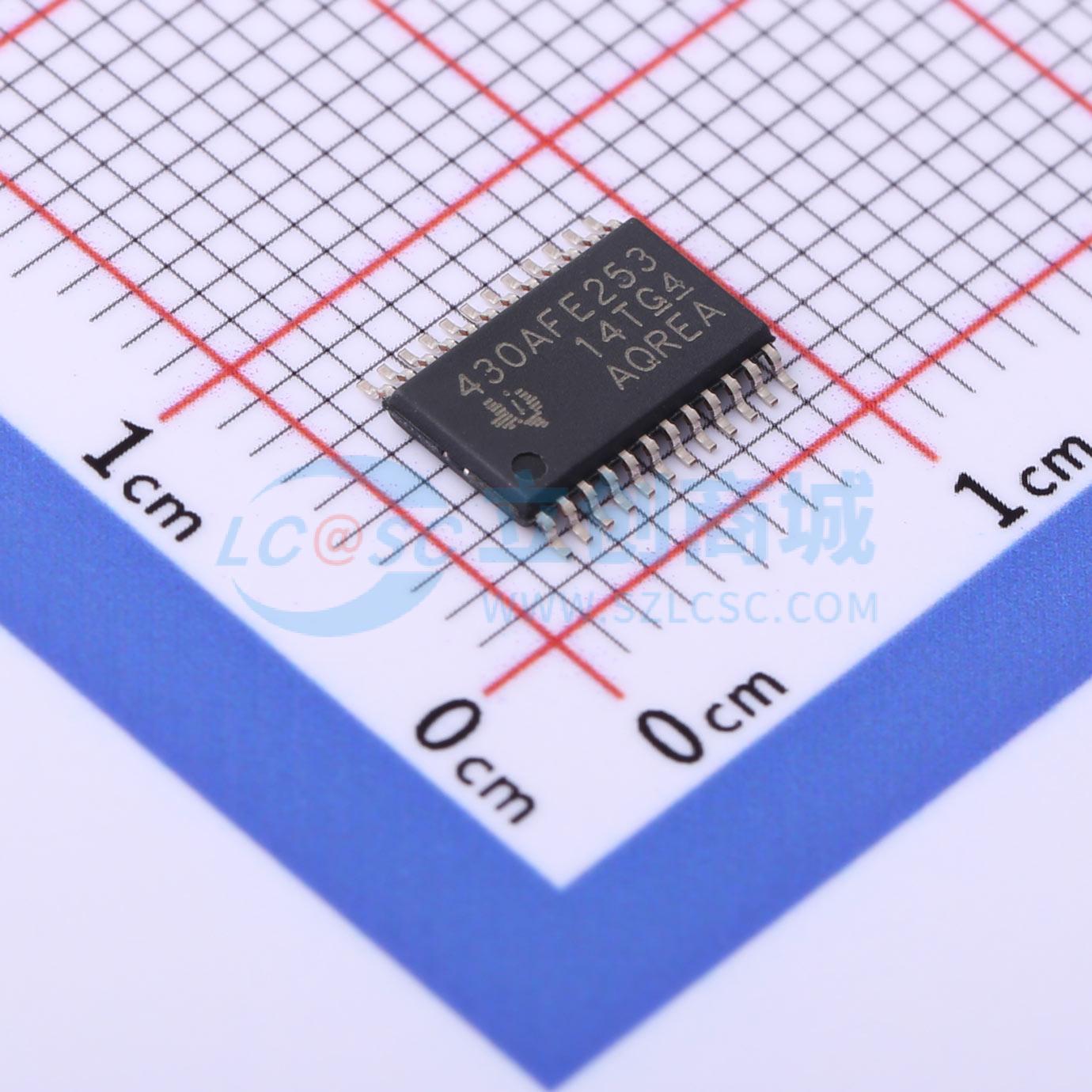

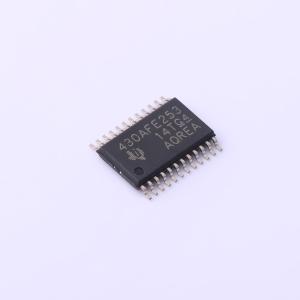

温馨提醒：图片仅供参考，商品以实物为准

MSP430AFE253IPW

具有 3 个 24 位 Σ-Δ ADC、16KB 闪存和 512B RAM 的 12MHz 计量 AFE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430AFE253 具有 3 个 24 位 Σ-Δ ADC、16KB 闪存、512B RAM 的 12MHz 计量 AFE
品牌名称: TI(德州仪器)
商品型号: MSP430AFE253IPW
商品编号: C1337476
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.335克(g)

商品参数

商品概述

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。该架构与五种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件采用一个强大的16位精简指令集(RISC) CPU，使用16位寄存器以及常数发生器，以便获得最高编码效率。数控振荡器(DCO)可使该器件在不到1µs的时间内实现从低功率模式唤醒至激活模式。 MSP430AFE2x3器件是超低功耗混合信号微控制器，集成了三个独立的24位Σ - Δ ADC、一个16位计时器、一个16位硬件乘法器、USART通信接口、看门狗计时器和11个I/O引脚。 MSP430AFE2x2器件与MSP430AFE2x3基本相同，唯一的差异是前者仅集成了两个24位Σ - Δ ADC。 MSP430AFE2x1器件与MSP430AFE2x3基本相同，唯一的差异是前者仅集成了一个24位Σ - Δ ADC。

商品特性

低电源电压范围：1.8V至3.6V
激活模式：220μA（在1MHz频率和2.2V电压条件下）
待机模式：0.5μA
关闭模式（RAM保持）：0.1μA
5种省电模式
可在不到1µs的时间内超快速地从待机模式唤醒
16位精简指令集(RISC)架构，高达12MHz系统时钟
基本时钟模块配置：带有两个已校准频率的高达12MHz的内部频率；内部超低功耗低频(LF)振荡器；高达16MHz的高频(HF)晶振谐振器；外部数字时钟源
多达三个具有差分PGA输入的24位Σ - Δ模数转换器(ADC)
具有3个捕获/比较寄存器的16位Timer_A
串行通信接口(USART)，可用软件来选择异步UART或同步SPI
16位硬件乘法器
欠压检测器
具有可编程电平检测功能的电源电压监控器和监视器
串行板上编程，无需从外部进行电压编程，利用安全熔丝实现可编程代码保护
片上仿真模块

应用领域

单相电表
数字电源监控
传感器应用

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	12MHz
	CPU位数	16 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	512Byte

	属性	参数值
	EEPROM容量	-
	I/O数量	11
	ADC(位数)	24bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
