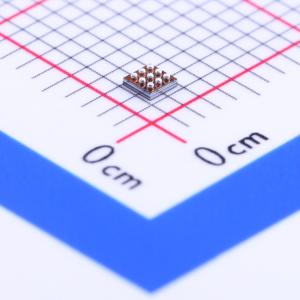

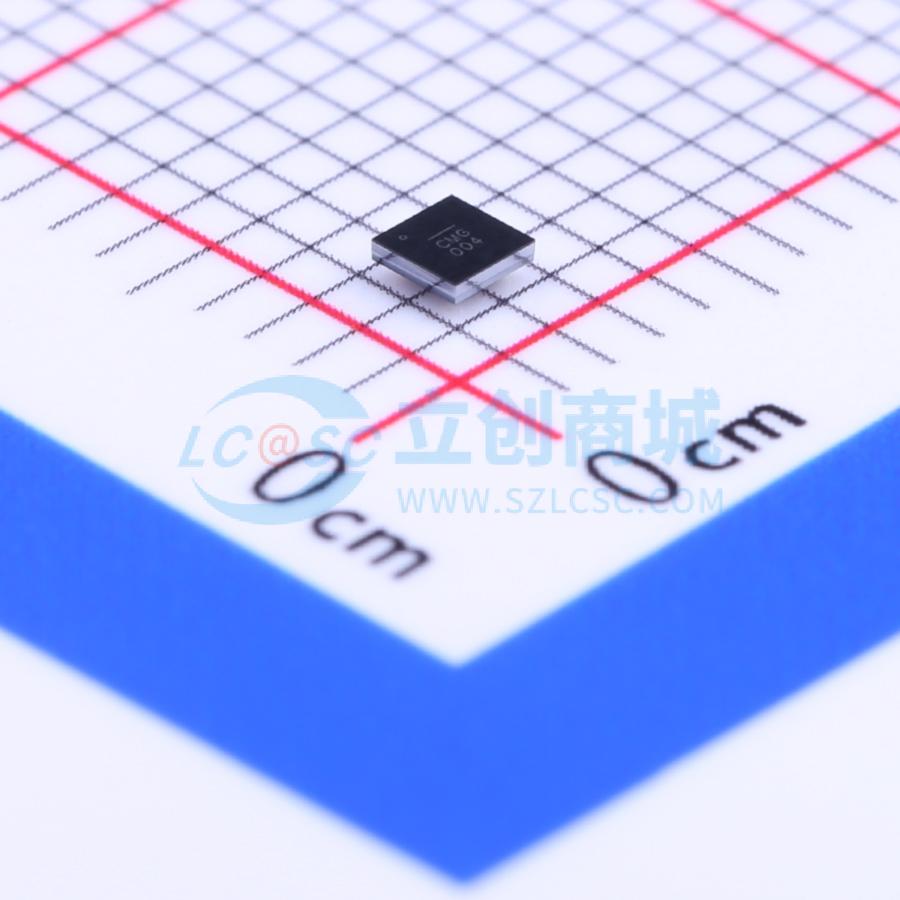

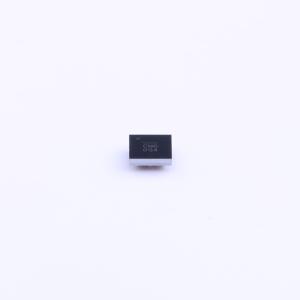

温馨提醒：图片仅供参考，商品以实物为准
MP3331GC-Z
MP3331GC-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3331GC-Z
- 商品编号
- C128206
- 商品封装
- WLCSP-9(1.7x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 4MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2A | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP3331 是一款高效的 2A 单闪光灯 LED 驱动器，采用非常紧凑的封装，适用于高分辨率拍照手机，可在低光照环境下提升图像和视频质量。该器件工作于 1/2/3/4MHz 同步 DC/DC 升压转换器，为更小的 PCB 空间提供了高效的优化解决方案。 MP3331 具备标准 I2C 接口、单 LED 通道、丰富的保护模式以及高功率密度和性能。它支持闪光灯/辅助光/手电筒/指示灯/5V DC 模式。 闪光灯 LED 的阴极接地，可改善散热性能。它采用 WLCSP9-1.7mm x 1.7mm 封装。
商品特性
- 输入电压：2.7V 至 5.5V
- 可选开关频率：1/2/3/4MHz
- 开关频率折返功能
- 400kHz I²C 兼容接口
- 待机/闪光灯/辅助光/手电筒/指示灯/5V DC 模式
- 高达 2A 的可编程电流，精度为±7%（闪光灯模式）
- 高达 508mA 的可编程电流，精度为±7%（辅助光/手电筒模式）
- 工作于 31.5kHz PWM 调光模式，占空比为 2/16、3/16、4/16、5/16（指示灯模式）
- 固定 5V 输出电压（5V DC 模式）
- 外部手电筒/频闪引脚
- 低电池电压保护预闪，用于自动检测负载状况
- LED 短路/开路保护
- VOUT-GND 短路保护
- 过压保护
- 过温保护
- 输入欠压锁定保护
- 热保护
- 输入至输出断开功能
- 采用 WLCSP9-1.7mm x 1.7mm 封装
应用领域
- 拍照手机 LED 闪光灯
- 平板电脑
- 数码相机
