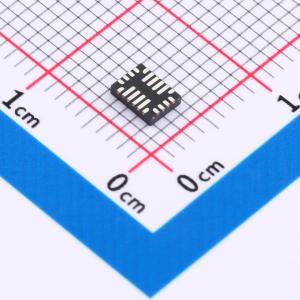

温馨提醒：图片仅供参考，商品以实物为准

MP2625BGL-Z

具备 NVDC 电源路径管理功能的 2A 单节锂离子电池开关充电器

SMT扩展库PCB免费打样

描述: MP2625B 是一款具有电源路径管理功能的单片开关模式电池充电器，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。它集成了一个同步降压稳压器，可为系统输出供电，同时为电池充电。该器件支持 USB 和高功率直流适配器输入。在 USB 模式下，可通过逻辑引脚将输入电流限制编程为 450mA 或 825mA，以满足 USB2.0 和 USB3.0 规范。当有适配器输入时，也可限制输入电流，以避免直流适配器过载。输入电流限制最高可编程至 2A。智能电源路径管理功能使 MP2625B 能够独立且同时调节系统电压，为外部负载供电并为电池充电。即使电池缺失或深度放电，系统也能立即运行。当达到输入电流限制时，系统负载将优先得到满足，然后充电器将利用剩余电流为电池充电。此外，智能电源路径控制允许电池与系统内部连接，以便在系统功率需求超过输入限制功率或输入断开时，为负载补充额外功率。MP2625B 具有高度集成性，所有功率开关均集成在内部。无需外部 MOSFET、阻塞二极管或电流检测电阻。提供两个状态监控输出引脚，用于指示电池充电状态和电源状态。其他特性包括涓流充电、电池温度监控、定时器和片上热限制调节。MP2625B 采用 3mmx4mm QFN 封装。
品牌名称: MPS(芯源)
商品型号: MP2625BGL-Z
商品编号: C128211
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

MP2625B 是一款具有电源路径管理功能的单片开关模式电池充电器，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。它集成了一个同步降压稳压器，可为系统输出供电，同时为电池充电。该器件支持 USB 和高功率直流适配器输入。在 USB 模式下，可通过逻辑引脚将输入电流限制编程为 450mA 或 825mA，以满足 USB2.0 和 USB3.0 规范。当有适配器输入时，也可限制输入电流，以避免直流适配器过载。输入电流限制最高可编程至 2A。智能电源路径管理功能使 MP2625B 能够独立且同时调节系统电压，为外部负载供电并为电池充电。即使电池缺失或深度放电，系统也能立即运行。当达到输入电流限制时，系统负载将优先得到满足，然后充电器将利用剩余电流为电池充电。此外，智能电源路径控制允许电池与系统内部连接，以便在系统功率需求超过输入限制功率或输入断开时，为负载补充额外功率。 MP2625B 具有高度集成性，所有功率开关均集成在内部。无需外部 MOSFET、阻塞二极管或电流检测电阻。提供两个状态监控输出引脚，用于指示电池充电状态和电源状态。其他特性包括涓流充电、电池温度监控、定时器和片上热限制调节。 MP2625B 采用 3mmx4mm QFN 封装。

商品特性

4V 至 10V 工作输入电压
智能电源路径管理
五个控制环路：输入电流限制、输入电压限制、恒定充电电流、电池端控制和热折返
1.6MHz 开关频率
可编程输入电流限制
可编程充电电流
USB 和交流适配器共用单输入
满足 USB2.0 和 USB3.0 输入规范
完全集成的功率开关
无需外部阻塞二极管和检测电阻
充电操作指示灯
内置可编程充电定时器
片上热限制调节
电池温度监控
小尺寸封装特性

应用领域

智能手机
电子书
GPS
便携式媒体播放器
便携式手持解决方案
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~10V
	最大充电电流	2.2A
	充电饱和电压	4.2V
	放电截止电压	2.4V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	5uA
