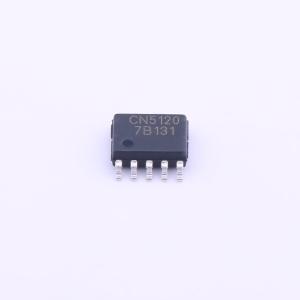

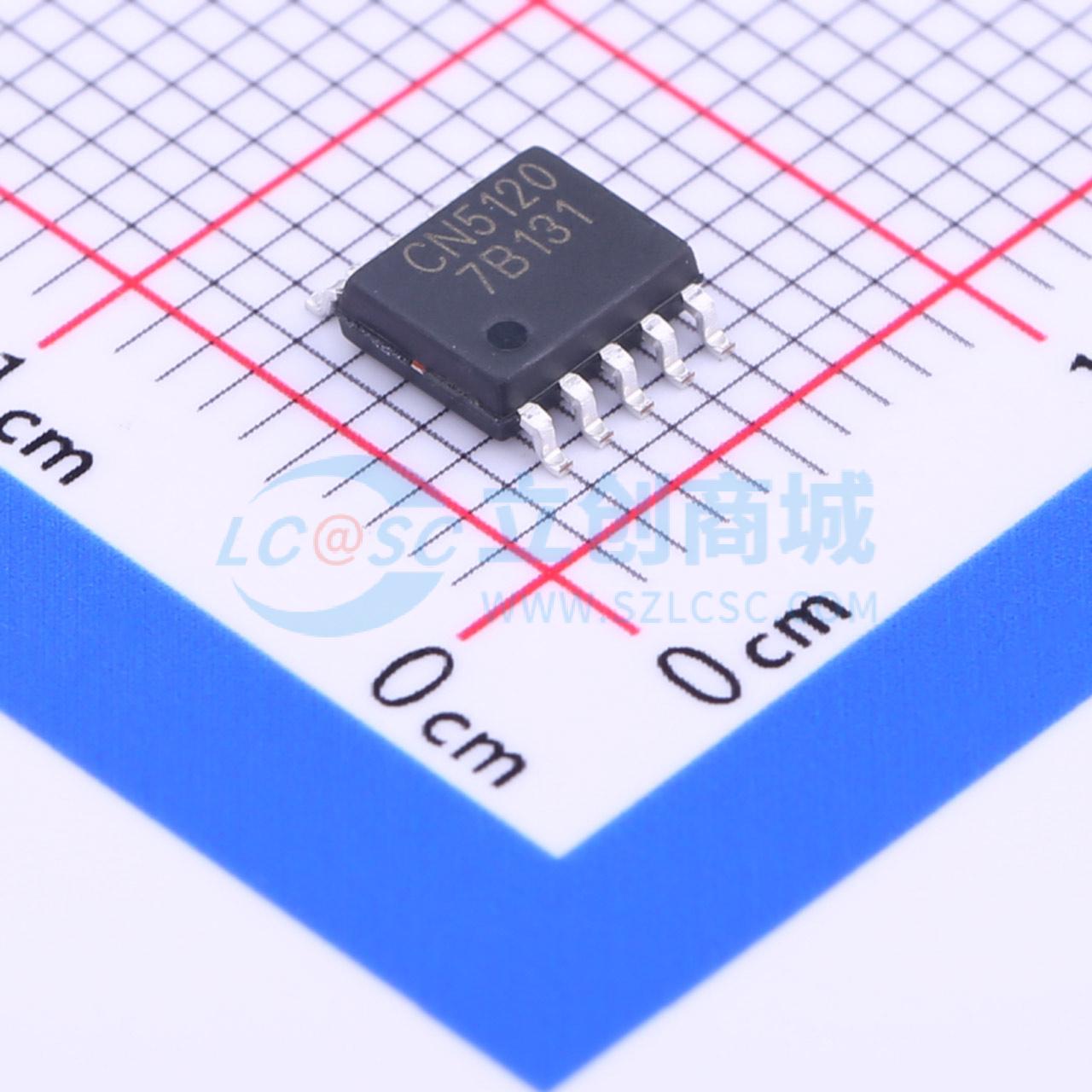

CN5120

4.5V至32V输入峰值电流模式升压/反激式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN5120是一款峰值电流模式固定频率PWM控制器,适用于升压和反激式DC-DC转换器。该设备可在4.5V至32V的输入电压范围内工作,驱动外部N通道MOSFET。它包含带隙参考、330KHz振荡器、电流模式控制电路、芯片关断块、软启动块和栅极驱动器等所有必要组件。电流模式控制提供了改进的瞬态响应和简化的环路补偿。内部软启动减少了上电时的浪涌电流。其他特性包括芯片关断、过电压保护、内置5V调节器和斜率补偿等。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN5120
商品编号: C128237
商品封装: SSOP-10-150mil
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

CN5120是一种用于反激转换器和升压DC-DC转换器的固定频率电流模式PWM控制器。的工作输入电压范围为4.5V至32V，并提供驱动外部N沟道MOSFET的功能。CN5120包含了所有必要的构建模块，包括带隙基准、330kHz振荡器、电流模式控制电路、芯片关断块、软启动块和栅极驱动器等。电流模式控制提供了更好的瞬态响应和简化的环路补偿。片上软启动功能减少了开机时的浪涌电流。其他特性还包括芯片关断、过压保护、内置5V稳压器和斜坡补偿等。CN5120采用10引脚SSOP封装。

商品特性

峰值电流模式DC-DC升压/反激控制器
4.5V至32V输入范围
330kHz开关频率
±2%输出电压精度
周期峰值电感电流限制
片上斜坡补偿
内部软启动
内置5V调节器
低关断电流
工作温度范围：-40℃至85℃
提供10引脚SSOP封装
无铅、符合RoHS标准且无卤素

应用领域

TFT-LCD 偏压电源
XDSL 电源供应
医疗设备
数码摄像机
移动设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~32V
	输出电压	-
	输出电流	-
	开关频率	285kHz~375kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
