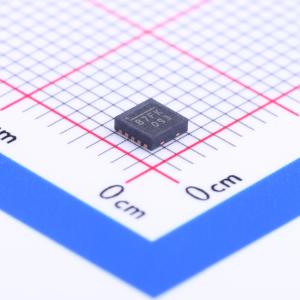

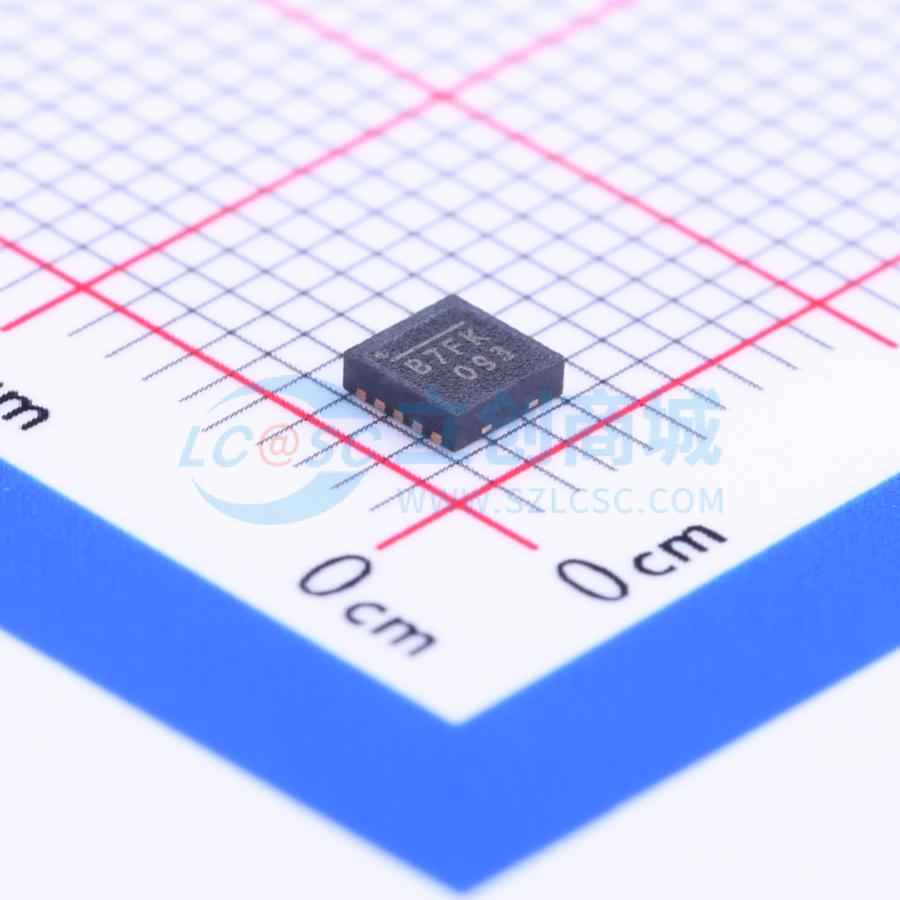

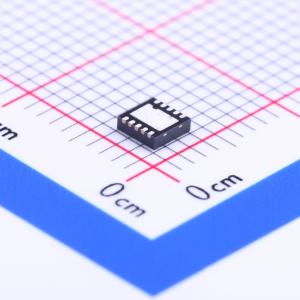

MP2109DQ-LF-Z

双通道1.2MHz 800mA同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，MP2109是一款双通道1.2MHz 800mA同步降压转换器,每通道可提供800mA负载电流,输入电压范围为2.5V至6V,输出电压可低至0.6V。该芯片适用于便携设备,支持100%占空比低dropout应用,具有短路保护和热故障保护功能。
品牌名称: MPS(芯源)
商品型号: MP2109DQ-LF-Z
商品编号: C128220
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.113克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2109包含两个独立的1.2MHz固定频率、电流模式PWM降压转换器。每个转换器集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。MP2109非常适合为单节锂离子（L|+）电池供电的便携式设备供电。每个转换器可在2.5V至6V的输入电压下提供800mA的负载电流。输出电压可低至0.6V进行调节。MP2109还可在100%占空比下运行，适用于低压差应用。

商品特性

效率高达95%
1.2MHz固定开关频率
每个通道800mA负载电流
2.5V至6V输入电压范围
输出电压低至0.6V
压差模式下100%占空比
电流模式控制
短路保护
热故障保护
关断电流<0.1µA
内部补偿
节省空间的10引脚QFN封装

应用领域

蜂窝电话和智能手机
微处理器和DSP核心电源
个人数字助理（PDA）
MP3播放器
数码相机和摄像机
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	800mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
