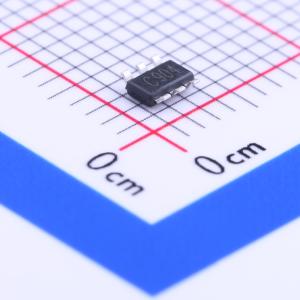

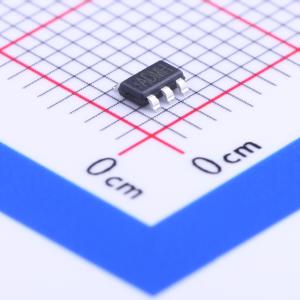

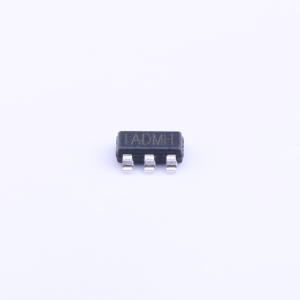

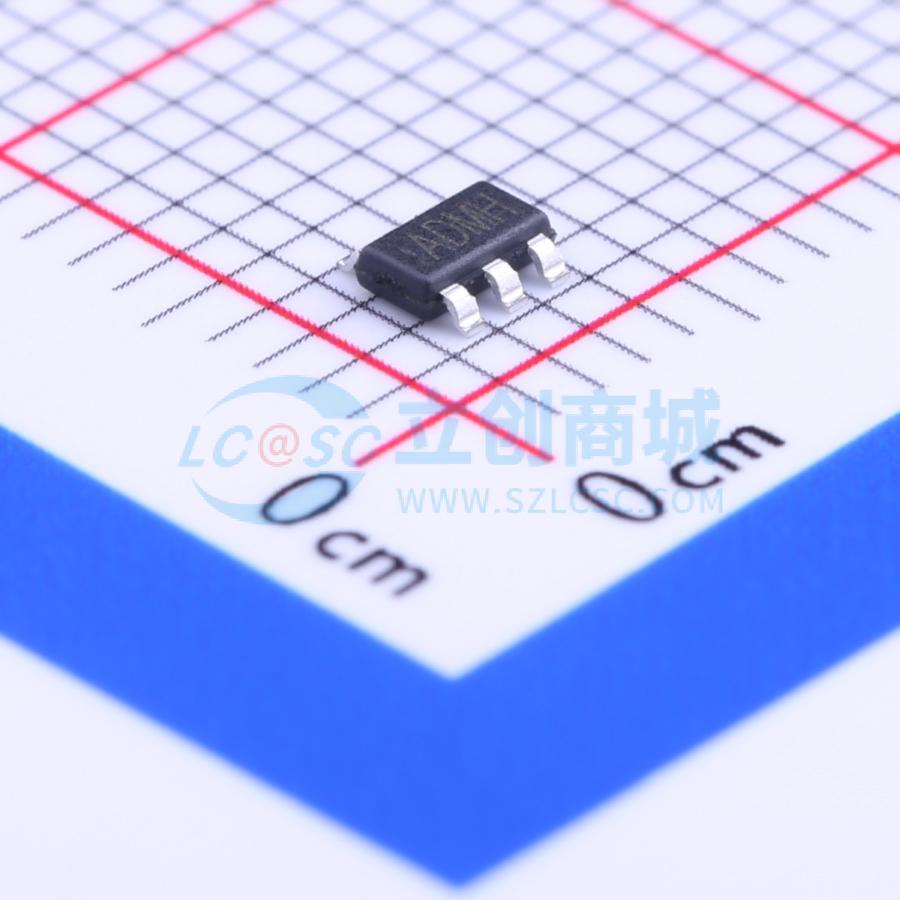

温馨提醒：图片仅供参考，商品以实物为准
MP1469GJ-Z
高效率1.5A 16V 500kHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP1469是一款高效率、同步整流、降压模式转换器,具有内部功率MOSFET。它在宽输入电压范围内提供连续1.5A的输出电流,具有优秀的负载和线路调节性能。固定500kHz开关频率,支持电流模式操作,提供快速瞬态响应和环路稳定。内置软启动功能,具备过流保护和热关断功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1469GJ-Z
- 商品编号
- C128217
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~16V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 830uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1469是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在较宽的输入电源范围内实现1.5A的连续输出电流，提供了非常紧凑的解决方案，且具有出色的负载和线性调节能力。MP1469采用同步模式工作，在整个输出电流负载范围内具有更高的效率。 电流模式操作可实现快速瞬态响应，并简化环路稳定设计。 保护功能包括过流保护和热关断。 MP1469仅需少量易于获取的标准外部元件，采用节省空间的6引脚TSOT23封装。
商品特性
- 4.7V至16V宽工作输入范围
- 255mΩ/160mΩ低RDS(ON)内部功率MOSFET
- 专有开关损耗降低技术
- 高效同步模式操作
- 固定500kHz开关频率
- AAM节能模式，轻载时高效运行
- 内部软启动
- 过流保护和打嗝模式
- 热关断
- 输出电压可从0.8V开始调节
- 采用6引脚TSOT - 23封装
应用领域
- 游戏机
- 数字机顶盒
- 平板电视和显示器
- 通用用途
