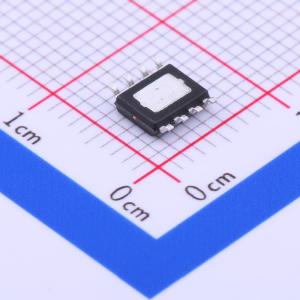

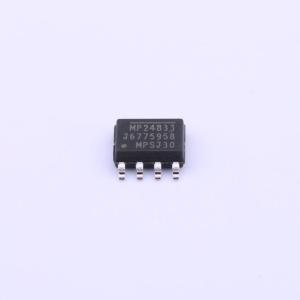

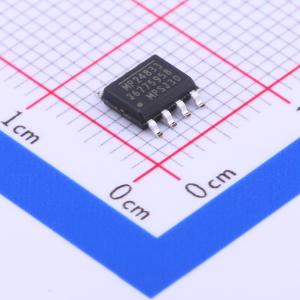

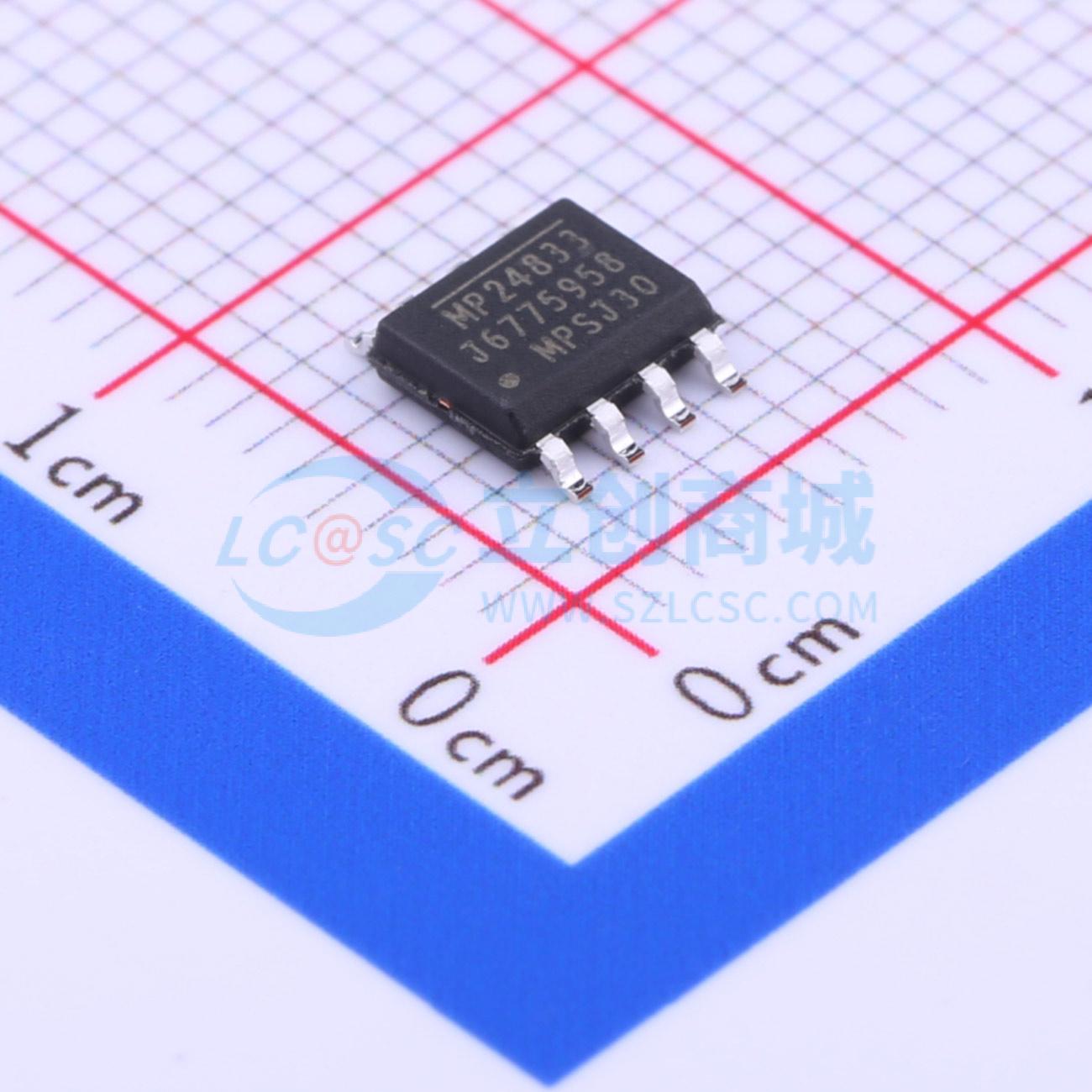

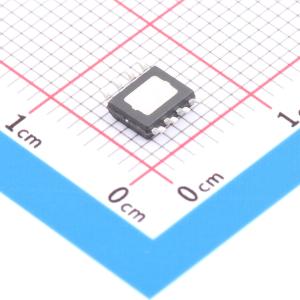

温馨提醒：图片仅供参考，商品以实物为准
MP24833GN-Z
MP24833GN-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP24833GN-Z
- 商品编号
- C128218
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~55V | |
| 开关频率 | 200kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 3A | |
| 调光 | 模拟；PWM | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP24833 是一款 55V、3A 的白光 LED 驱动器，适用于降压、反相升降压和升压应用。它能在较宽的输入电源范围内实现 3A 输出电流，具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括热关断、逐周期峰值电流限制、开路保护和输出短路保护。 MP24833 将直流调光和 PWM 调光集成到单个控制引脚。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。 MP24833 仅需少量易于获取的标准外部元件，采用 SOIC8E 封装。
商品特性
- 最大输出电流 3A
- 独特的升降压操作（降压 - 升压模式）
- 降压应用（降压模式）下 4.5V 至 55V 的宽工作输入范围
- 0.19Ω 内部功率 MOSFET 开关
- 固定 200kHz 开关频率
- 模拟和 PWM 调光
- 0.198V 参考电压
- 6μA 关断模式电流
- 对 LED 数量无最低要求
- 搭配低 ESR 输出陶瓷电容可稳定工作
- 逐周期过流保护
- 热关断保护
- 开路保护
- 输出短路保护
- 采用 SOIC8E 封装
应用领域
- 通用 LED 照明
- LCD 背光面板
- 笔记本电脑
- 汽车内部照明
- 便携式多媒体播放器
- 便携式 GPS 设备
