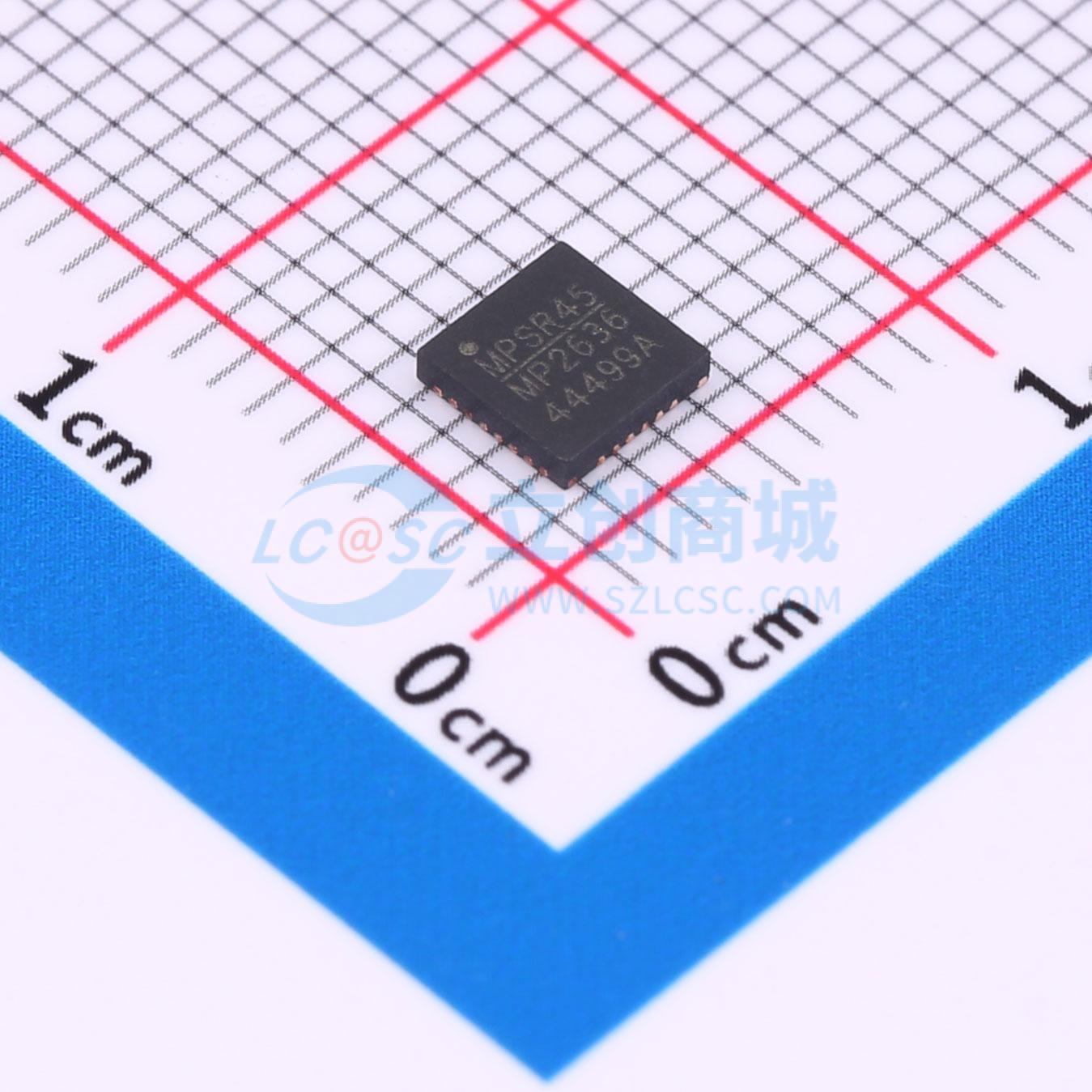

温馨提醒：图片仅供参考，商品以实物为准

MP2636GR-Z

具备电源路径管理和系统升压电流功能的单节电池开关模式充电器

SMT扩展库PCB免费打样

描述: MP2636 是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为广泛便携式应用中的单节锂离子或锂聚合物电池设计。MP2636 可在充电模式和升压模式下运行，以实现全面的系统管理和电池电源管理。当存在输入电源时，该器件工作在充电模式。它会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。为了管理输入电源并满足系统电源需求的优先级，该器件还集成了输入电流限制和输入电压调节功能。在没有输入电源的情况下，MP2636 通过 MODE 引脚切换到升压模式，从电池为 SYS 引脚供电。OLIM 引脚用于设置升压模式下的输出电流限制。MP2636 还具备输出短路保护功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，即可恢复正常工作。MP2636 提供完整的工作状态指示，以区分充电模式和升压模式。此外，MP2636 可通过 IB 引脚报告充电和升压模式下的实际电池电流。MP2636 通过良好控制的开关边沿实现了出色的 EMI/EMC 性能。为确保安全运行，MP2636 将芯片温度限制在预设的 120℃。其他安全功能包括输入过压保护、电池过压保护、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。
品牌名称: MPS(芯源)
商品型号: MP2636GR-Z
商品编号: C128212
商品封装: QFN-30(4x4)
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

MP2636 是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为广泛便携式应用中的单节锂离子或锂聚合物电池设计。 MP2636 可在充电模式和升压模式下运行，以实现全面的系统管理和电池电源管理。当存在输入电源时，该器件工作在充电模式。它会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。为了管理输入电源并满足系统电源需求的优先级，该器件还集成了输入电流限制和输入电压调节功能。在没有输入电源的情况下，MP2636 通过 MODE 引脚切换到升压模式，从电池为 SYS 引脚供电。OLIM 引脚用于设置升压模式下的输出电流限制。MP2636 还具备输出短路保护功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，即可恢复正常工作。MP2636 提供完整的工作状态指示，以区分充电模式和升压模式。此外，MP2636 可通过 IB 引脚报告充电和升压模式下的实际电池电流。 MP2636 通过良好控制的开关边沿实现了出色的 EMI/EMC 性能。为确保安全运行，MP2636 将芯片温度限制在预设的 120℃。其他安全功能包括输入过压保护、电池过压保护、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。

商品特性

最高可持续输入电压达 16V
4.5V 至 6V 工作电压范围，具备电源管理功能，集成输入电流限制和输入电压调节
最高 3.0A 可编程充电电流
涓流充电功能
用于电池电流监测的模拟电压输出 IB 引脚
可选 4.2V / 4.3V / 4.35V 充电电压，精度为 0.5%
用于温度监测的负温度系数引脚
可编程定时器备用保护
热调节和热关断
内部电池反向漏电阻断
直通路径集成过流保护和过压保护
用于系统电源的反向升压操作模式
升压模式下最高 3.0A 可编程输出电流限制
升压模式集成短路保护和输出过压保护

应用领域

副电池应用
智能手机、平板电脑和其他便携式设备的移动电源应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	3A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	1.5mA
