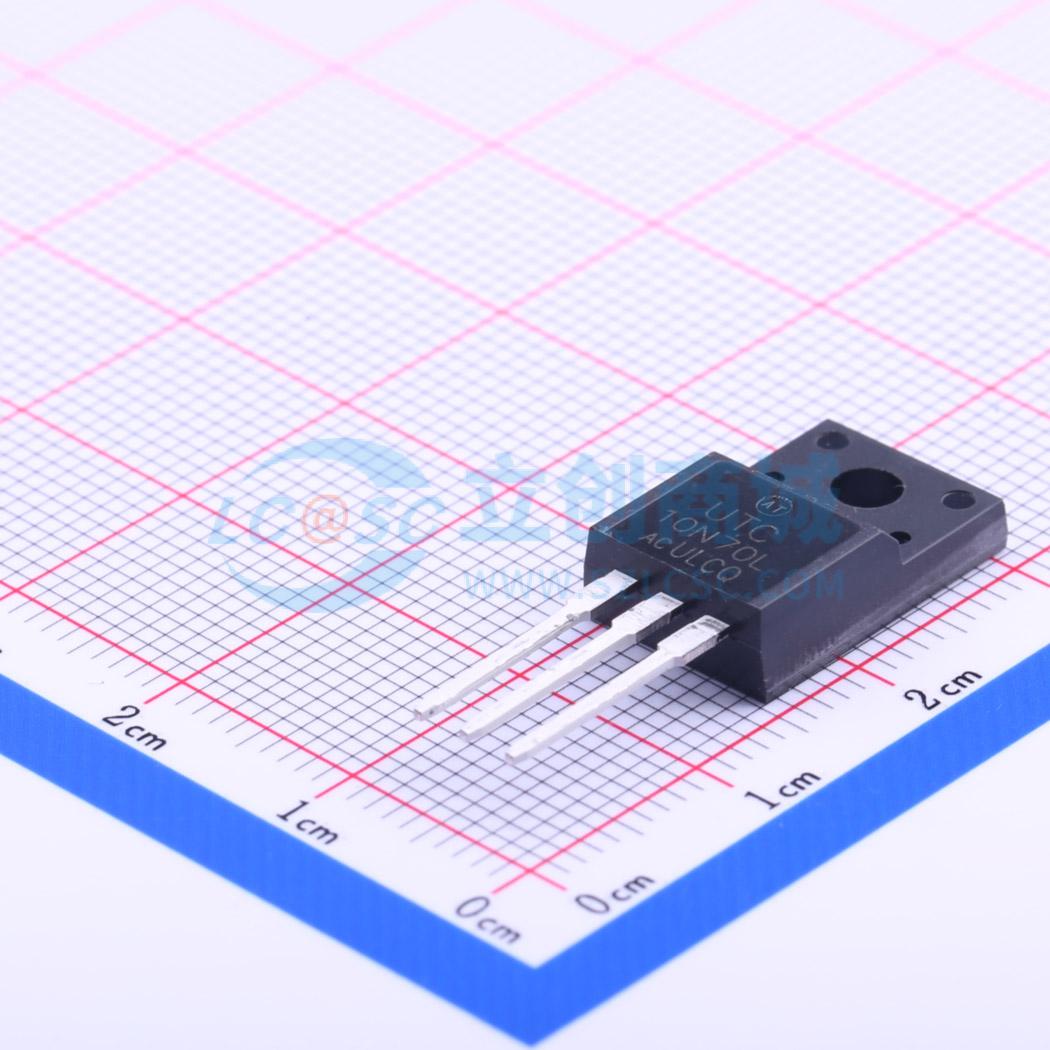

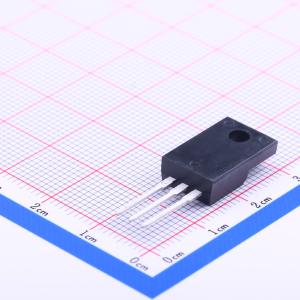

温馨提醒：图片仅供参考，商品以实物为准
10N70L-TF2-T
1个N沟道 耐压:700V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,700V,10A,1.2Ω@5A,10V
- 品牌名称
- UTC(友顺)
- 商品型号
- 10N70L-TF2-T
- 商品编号
- C127031
- 商品封装
- TO-220F2
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 890pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 200pF |
商品概述
UTC 10N70是一款高压、大电流功率MOSFET，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻以及高抗雪崩特性。该功率MOSFET通常用于电源、PWM电机控制、高效DC - DC转换器和桥式电路等高速开关应用。
商品特性
- 在VGS = 10V、ID = 5A条件下,RDS(ON) < 1.2Ω
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- 电源
- PWM电机控制
- 高效DC - DC转换器
- 桥式电路
