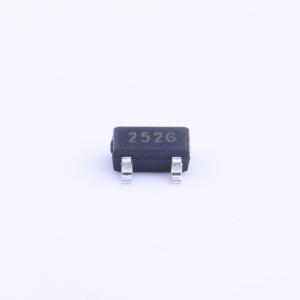

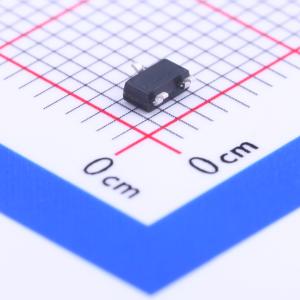

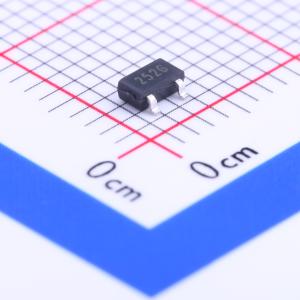

UML2502G-AE3-R
1个N沟道 耐压:20V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UML2502采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- UTC(友顺)
- 商品型号
- UML2502G-AE3-R
- 商品编号
- C127040
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 80mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@5V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 66pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 90pF |
商品概述
KIA3414采用先进的沟槽技术，可提供出色的导通状态漏源电阻（RDS(on)）、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。标准产品KIA3414为无铅产品（符合ROHS和索尼259规格）。KIA3414是绿色产品订购选项。KIA3414在电气性能上完全相同。
商品特性
- RDS(ON)< 45 m Ω@VGS=4.5 V
- RDS(ON) < 80 m Ω @ VGS = 2.5 V
- 超低栅极电荷(最大12nC)
- 低反向传输电容(C\textRSS = \text典型值66pF)
- 快速开关能力
- 规定了雪崩能量
- 改善了dv/dt能力
- SOT - 23
