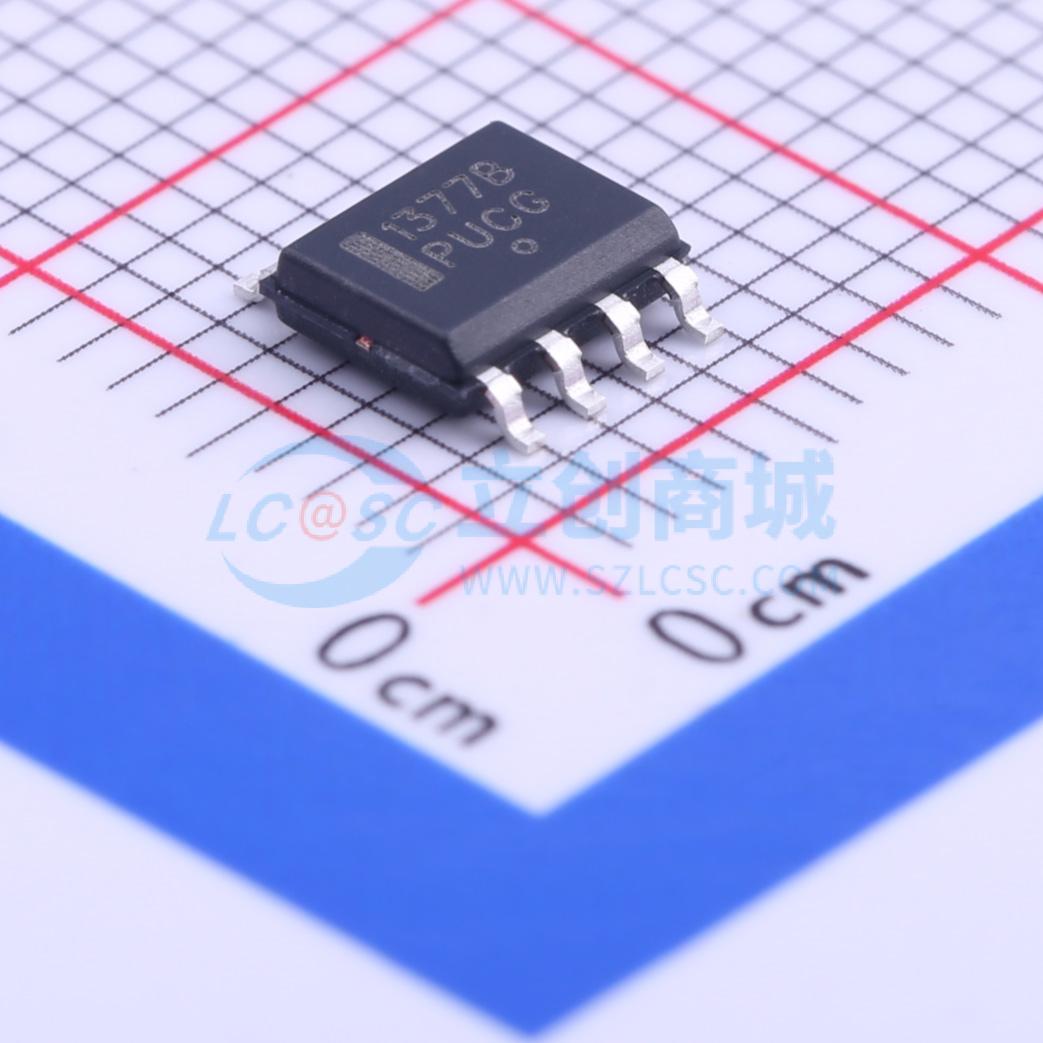

NCP1377BDR2G

PWM电流模式自由运行准谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1377集成了一个真正的电流模式调制器和一个去磁检测器，可确保在任何负载/线路条件下实现完全边界/临界导通模式，并实现最小漏极电压开关（准谐振操作）。由于其固有的跳周期能力，一旦功率需求降至预定水平以下，控制器便进入突发模式。由于这发生在低峰值电流下，因此听不到任何可闻噪声。对于NCP1377，内部8.0 μs定时器可防止自由运行频率超过100 kHz（因此低于150 kHz的CISPR - 22 EMI起始限值），而跳周期调节能力允许用户选择突发折返发生的频率。对于NC1377B，内部定时器时长缩短至3.0 μs，以允许在更高频率（高达300 kHz）下运行。变压器铁芯复位检测通过一个辅助绕组完成，该绕组通过一个专用引脚引入，还可实现快速过压保护（OVP）。一旦检测到过压保护，IC将永久锁存关闭。1377的采样时间为4.5 μs，而B版本为1.5 μs。NCP1377还具有高效的保护电路，在出现过流情况时，该电路会禁用输出脉冲并进入安全突发模式，尝试重新启动。一旦故障消除，设备将自动恢复。最后，内部1.0 ms软启动可消除传统的启动应力。NCP1377采用标准电流模式架构，关断时间由峰值电流设定点决定，而铁芯复位检测触发导通事件。该组件是低元件数量为关键参数的理想选择，尤其适用于低成本AC - DC适配器、消费电子产品、辅助电源等。由于采用高性能高压技术，NCP1377集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要组件/功能。
品牌名称: onsemi(安森美)
商品型号: NCP1377BDR2G
商品编号: C127102
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+125℃@(Tj)
	工作模式	CRM；QR
	反馈方式	副边反馈

商品概述

NCP1377集成了一个真正的电流模式调制器和一个去磁检测器，可确保在任何负载/线路条件下实现完全边界/临界导通模式，并实现最小漏极电压开关（准谐振操作）。由于其固有的跳周期能力，一旦功率需求降至预定水平以下，控制器便进入突发模式。由于这发生在低峰值电流下，因此听不到任何可闻噪声。对于NCP1377，内部8.0 μs定时器可防止自由运行频率超过100 kHz（因此低于150 kHz的CISPR - 22 EMI起始限值），而跳周期调节能力允许用户选择突发折返发生的频率。对于NC1377B，内部定时器时长缩短至3.0 μs，以允许在更高频率（高达300 kHz）下运行。变压器铁芯复位检测通过一个辅助绕组完成，该绕组通过一个专用引脚引入，还可实现快速过压保护（OVP）。一旦检测到过压保护，IC将永久锁存关闭。1377的采样时间为4.5 μs，而B版本为1.5 μs。 NCP1377还具有高效的保护电路，在出现过流情况时，该电路会禁用输出脉冲并进入安全突发模式，尝试重新启动。一旦故障消除，设备将自动恢复。最后，内部1.0 ms软启动可消除传统的启动应力。 NCP1377采用标准电流模式架构，关断时间由峰值电流设定点决定，而铁芯复位检测触发导通事件。该组件是低元件数量为关键参数的理想选择，尤其适用于低成本AC - DC适配器、消费电子产品、辅助电源等。由于采用高性能高压技术，NCP1377集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要组件/功能。

商品特性

自由运行边界/临界模式准谐振操作
锁存过压保护
通过欠压锁定（UVLO）交叉实现自动恢复短路保护
外部锁存触发，例如通过过温信号
具有可调跳周期能力的电流模式
内部1.0 ms软启动
内部温度关断
内部前沿消隐
500 mA峰值电流源/吸收能力
欠压锁定电平：开启为12.5 V，最小值为7.5 V
直接光耦连接
提供用于瞬态分析的SPICE模型
内部最小关断时间
这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准

应用领域

笔记本电脑等的AC - DC适配器
离线电池充电器
消费电子产品（DVD播放器、机顶盒、电视等）
辅助电源（USB、电器、电视等）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.5V~18V
	开关频率	300kHz
	拓扑结构	反激式
