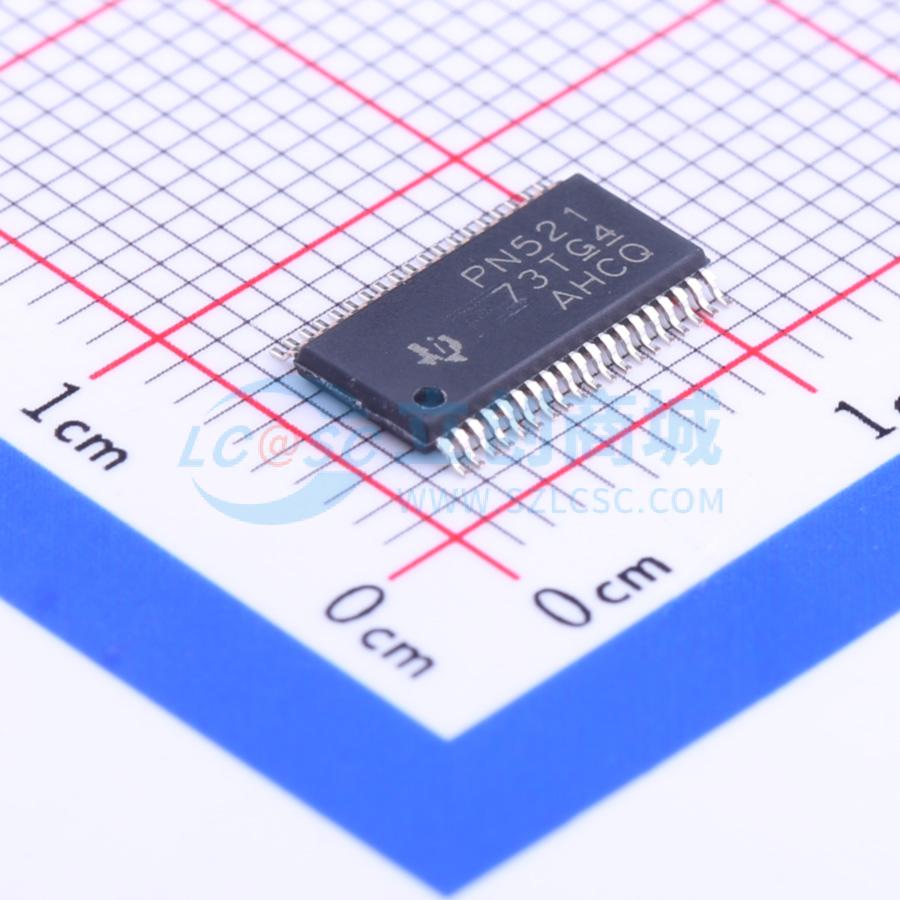

TPD12S521DBTR

TPD12S521单芯片HDMI发射端口保护和接口设备

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD12S521是一款单芯片ESD保护设备，用于HDMI发射端口。提供IEC 61000-4-2 Level 4 ESD保护，并支持所有HDMI 1.3和HDMI 1.4b数据速率。
品牌名称: TI(德州仪器)
商品型号: TPD12S521DBTR
商品编号: C126920
商品封装: TSSOP-38-4.4mm
包装方式: 编带
商品毛重: 0.27克(g)

商品概述

TPD12S521 是一种用于高清晰度多媒体接口（HDMI）发送端口的单芯片静电放电（ESD）电路保护器件。在提供ESD保护的同时，通过瞬态电压抑制（TVS）二极管，TVS保护对高速差分信号几乎不会增加额外的毛刺。高速转换最小化差分信号（TMDS）ESD保护线仅增加0.8-pF的电容。

低速控制线提供电平转换功能，从而消除了对外部电平转换IC的需求。控制线TVS二极odes增加了3.5-pF的电容到控制线上。38引脚DBT封装提供了无缝布局布线选项，以消除差分信号对的布线毛刺。DBT封装间距（0.5毫米）与HDMI连接器间距相匹配。此外，引脚映射遵循与HDMI连接器引脚映射相同的顺序。TPD12S521 提供了一个片上电流限制开关，在38号引脚上的输出额定值为55 mA。这使得即使在接收设备断电的情况下也能检测到HDMI接收器。

应用领域

个人电脑
消费电子
机顶盒
DVD播放器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	其他接口
	接口类型	HDMI
	数据速率	-

	属性	参数值
	工作电压	5V~5.5V
	工作温度	-40℃~+85℃
