温馨提醒：图片仅供参考，商品以实物为准

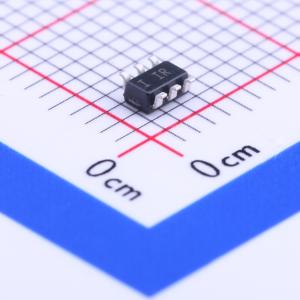

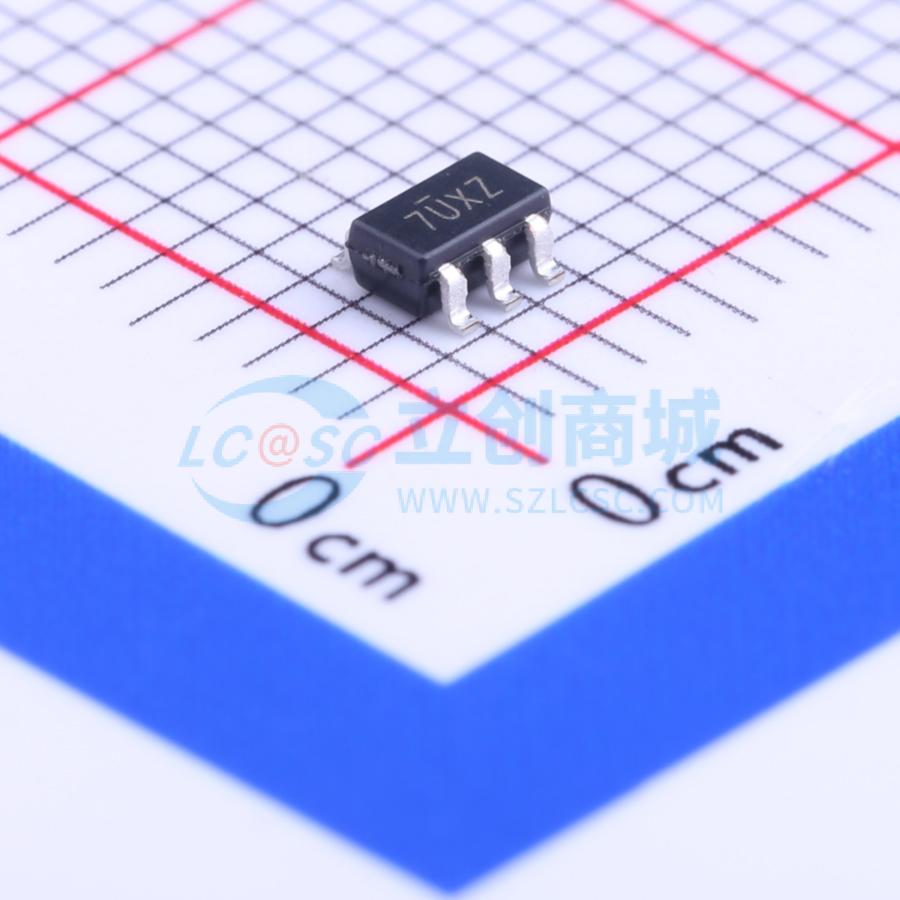

IRS10752LTRPBF
高端栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS10752是一款高端单通道栅极驱动IC，具备100V阻断和电平转换能力。这使得该栅极驱动器可直接连接到高端功率MOSFET的栅极，同时由低端接地电位电路进行控制。IRS10752具有较宽的VCC电源电压范围、欠压锁定（UVLO）保护功能，并且在恶劣的dv/dt或 -VS开关环境中具有出色的抗干扰能力
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS10752LTRPBF
- 商品编号
- C126923
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 240mA | |
| 拉电流(IOH) | 160mA | |
| 工作电压 | 10V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 85ns | |
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 140ns | |
| 传播延迟 tpHL | 215ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 100uA |
商品特性
- 专为自举操作设计的浮栅驱动器
- 全电压范围内工作至+100 V
- 优异的dv/dt抗扰度
- 优异的负VS瞬态抗扰度
- 宽VCC范围
- 低压锁定（UVLO）在低端和高端
- 带内部下拉电阻的施密特触发输入
- 输出与输入同相
- 所有输入和输出均具有优异的闩锁抗扰度
- 符合RoHS标准
- 6引脚SOT-23封装
应用领域
- 高侧栅极驱动控制
- 脉冲变压器替代
- 通用开关模式电源电子
