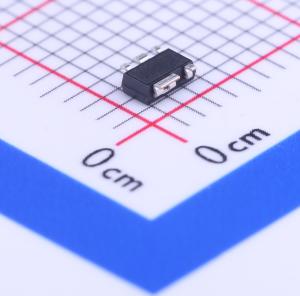

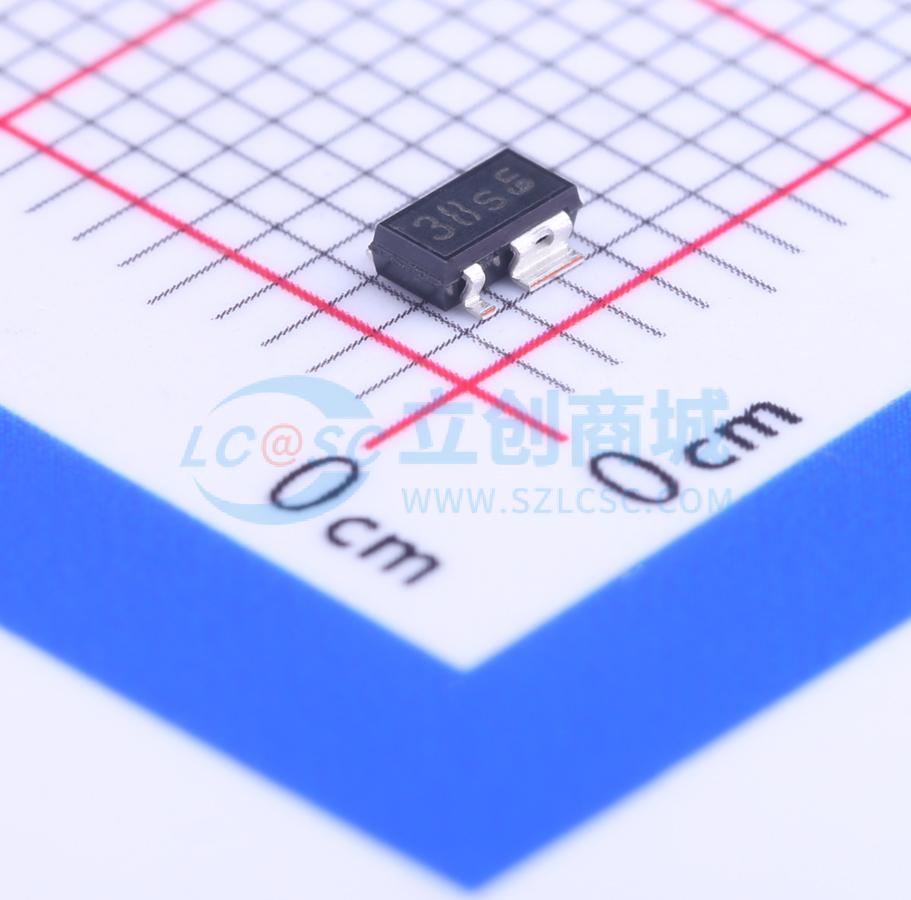

温馨提醒：图片仅供参考，商品以实物为准
BTS3800SLHTSA1
智能低边功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS3800SL是一款单通道低端功率开关，采用PG - SCT595封装，具备嵌入式保护功能。该器件将N沟道功率MOSFET与额外的保护功能进行了单片集成。BTS3800SL特别设计用于汽车和工业应用中的受保护继电器驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS3800SLHTSA1
- 商品编号
- C126922
- 商品封装
- SCT-595-5
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 800mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP) |
商品概述
BTS3800SL 是一款采用 PG-SCT595 封装、带有嵌入式保护功能的单通道低边电源开关。该器件单片集成了一个 N 沟道功率 MOSFET 和额外的保护功能。
BTS3800SL 特别设计用于汽车和工业应用中的受保护继电器驱动器。
其特点包括：
- 短路和过载保护
- 具有锁存行为的热关断
- ESD 保护
- 过电压保护
- 适合 5V 和 3.3V 的逻辑电平输入
- 小尺寸汽车电源封装
- 绿色产品（符合 RoHS 标准）
- AEC 认证
该器件能够切换各种电阻性、感性和容性负载，受限于 EAS 和最大电流能力。
BTS3800SL 在 IN 引脚相对于源引脚（地）提供 ESD 保护。
过温保护可防止由于过载和/或散热不良导致的设备过热。温度信息由集成在功率级中的温度传感器提供。
BTS3800SL 具有热锁存功能。即使测量到的温度已降至热滞回值以下，设备也会关闭并保持关闭状态。冷却后，可以通过切换 IN 引脚再次打开设备。
过电压保护在负载突降或感性关断条件下有效。在这些条件下，功率级限制漏极到源极电压 VDS(AZ) 并耗散能量。
应用领域
- 专为汽车和工业应用中的继电器驱动设计
- 小负载的受保护电源开关
- 受保护的线路驱动器
- 受保护的供电开关
- 离散电路的替代方案
