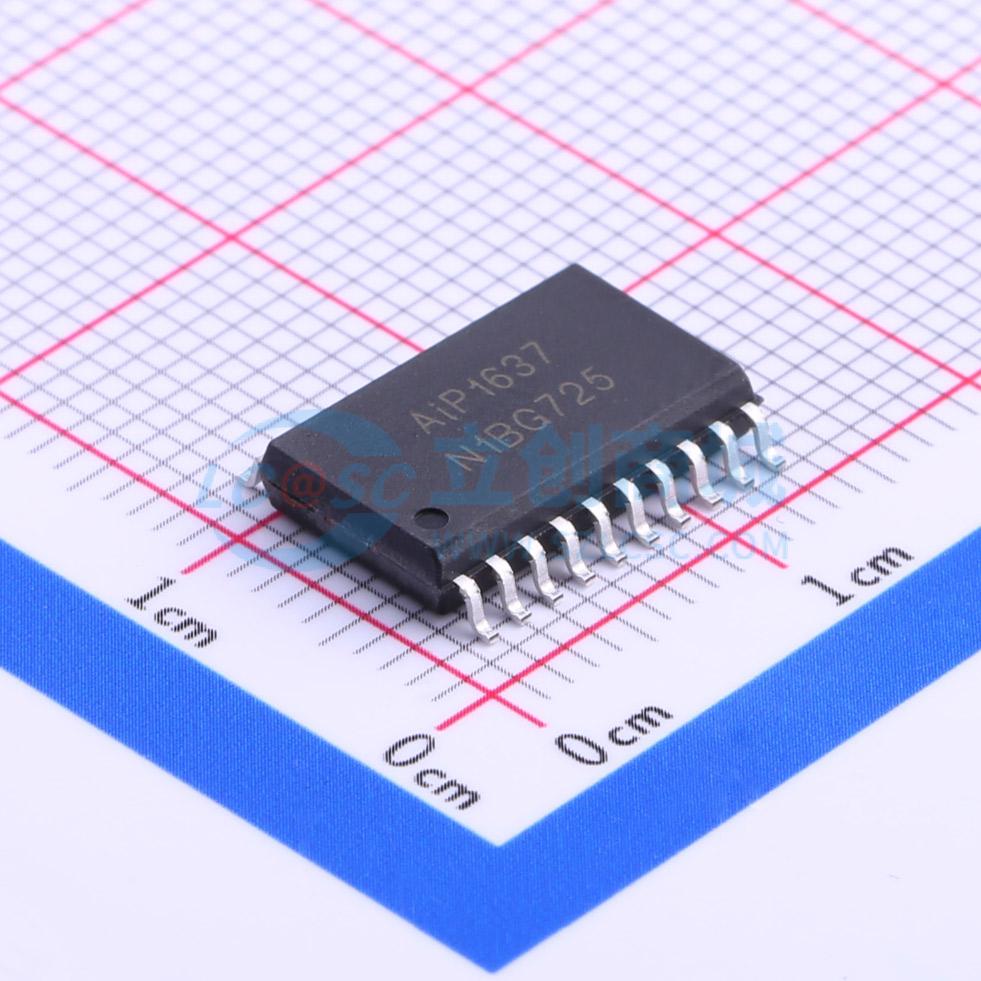

AiP1637
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED（发光二极管）驱动控制专用电路，采用功率CMOS工艺，显示模式（8段*6位）内置键盘扫描接口（2*8bit），本产品主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。 工作环境温度范围：-40℃～+85℃。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1637
- 商品编号
- C126102
- 商品封装
- SOP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x6位 | |
| 接口类型 | I2C | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 80mA | |
| 其他特性 | 共阳极；键盘扫描；辉光可调 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
AIP1637是一块LED（发光二极管）驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED高压驱动等电路。本产品主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。
商品特性
- 采用功率CMOS工艺
- 显示模式（8段 *6位），支持共阳数码管输出
- 键扫描（2*8bit），增强型抗干扰按键识别电路
- 辉度调节电路（占空比8级可调）
- 两线串行接口（CLK、DIO）
- 振荡方式：内置RC振荡（(450KHz±5%)）
- 内置上电复位电路
- 内置自动消隐电路
- 封装形式：DIP20/SOP20
应用领域
- 电磁炉
- 微波炉
- 小家电产品的显示屏驱动
