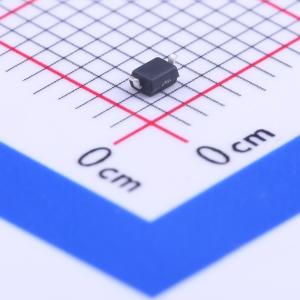

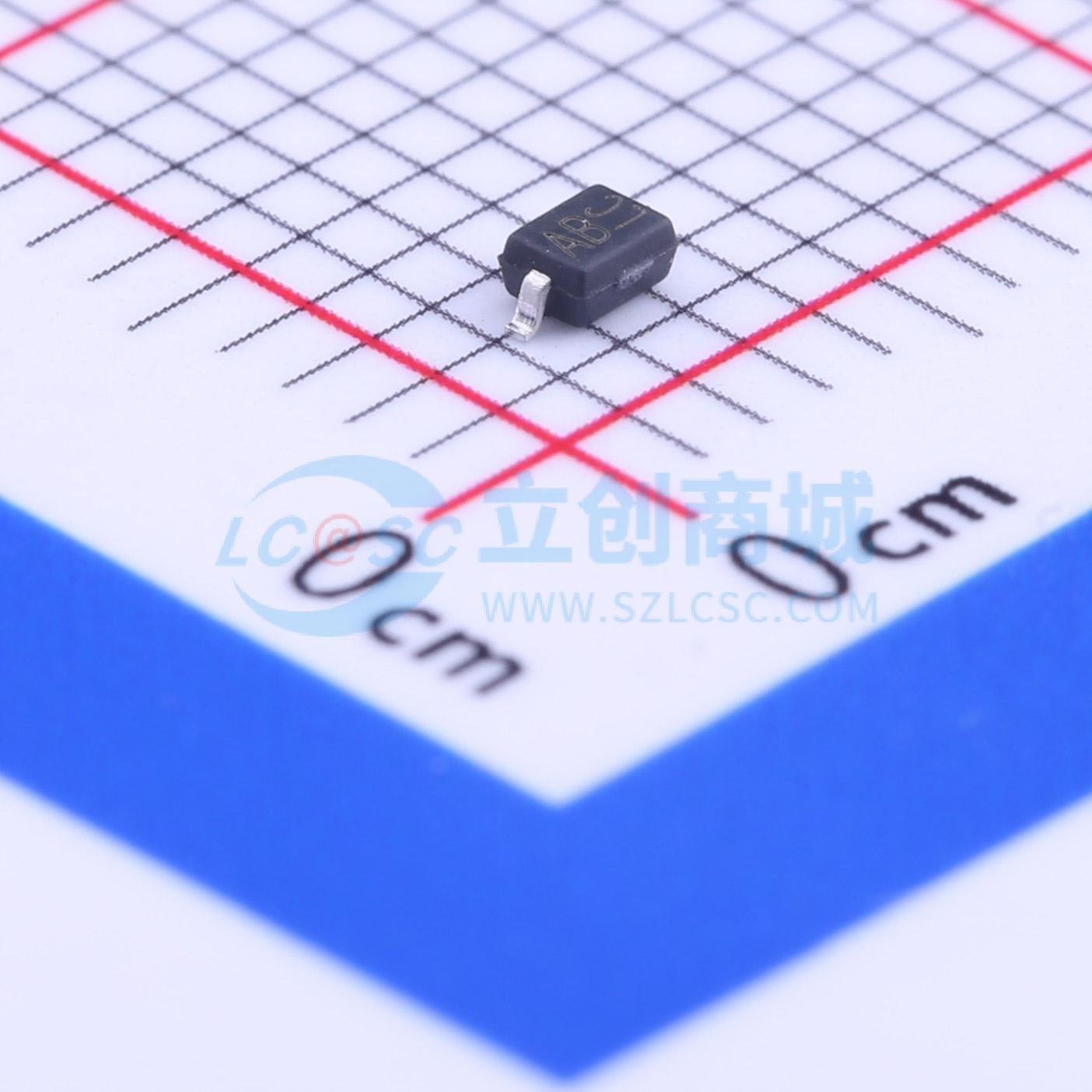

SLC12C

双向ESD 12V截止峰值脉冲电流：11A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于保护对电压敏感的电子元件免受静电放电 (ESD) 和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受 ESD 影响的设计提供一流的保护。小尺寸、低电容和高水平 ESD 保护的结合，使其成为 HDMI、Display Port 和 MDDI 接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻 (MLV)。
品牌名称: PTTC(聚鼎)
商品型号: SLC12C
商品编号: C126146
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

设计用于保护对电压敏感的电子元件免受静电放电 (ESD) 和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受 ESD 影响的设计提供一流的保护。小尺寸、低电容和高水平 ESD 保护的结合，使其成为 HDMI、Display Port 和 MDDI 接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻 (MLV)。

商品特性

IEC61000-4-2 (ESD) ±30kV (空气放电)，±30kV (接触放电)
IEC61000-4-4 (电快速瞬变脉冲群) 40A (5/50ns)
IEC61000-4-5 (浪涌)：11A (8/20μs)
每线 350 瓦峰值脉冲功率 (tp = 8/20μs)
保护一条高速 I/O 线
低钳位电压
工作电压：12.0V
低泄漏电流

应用领域

计算机及外设
数码相机
音频和视频设备
手机及配件
个人数字助理 (PDA)
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	28.6V
	峰值脉冲电流(Ipp)	11A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	13.3V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
