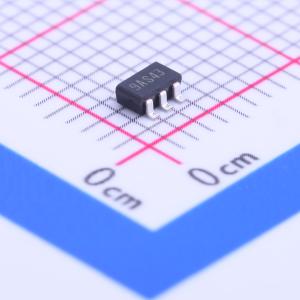

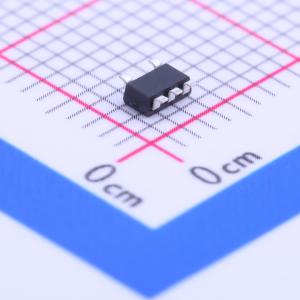

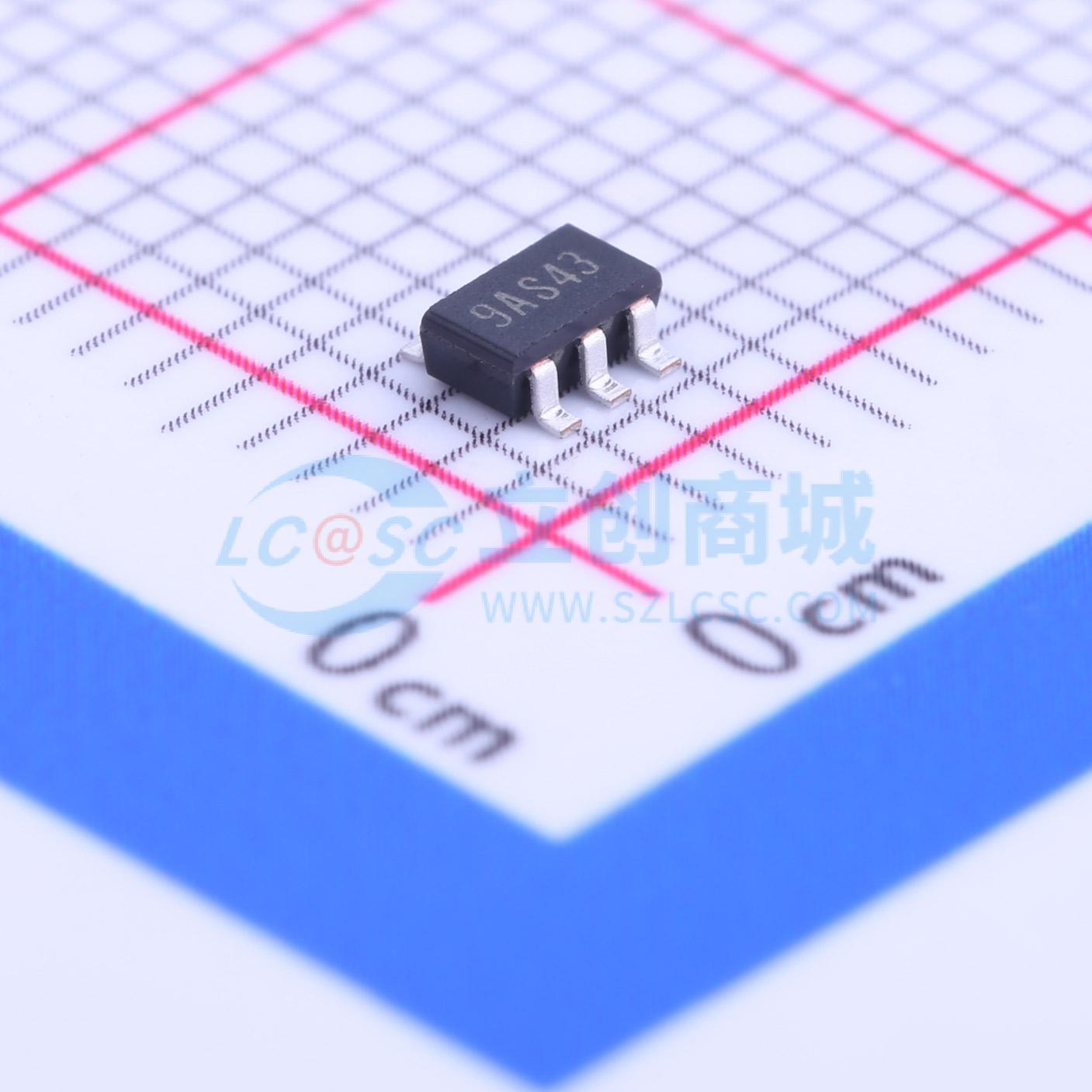

XC6504A331MR-G
输入6V 输出3.3V 150mA 停产
- 描述
- 0.6μA 超低消耗电流、超小型 电压稳压器 (对应无C
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6504A331MR-G
- 商品编号
- C125849
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 静态电流(Iq) | 800nA | |
| 特性 | 过流保护；带使能；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6504系列是一款高精度CMOS电压调节器，可实现0.6 μA的极低电源电流运行。即使输出电流为1 μA（轻载时），XC6504也能提供高精度输出，非常适合输出电流较小的应用。超小封装USPN - 4B02（0.75×0.95mm）的使用以及无电容稳定运行的优势，可显著节省电路板空间。该IC由基准电压源、误差放大器、驱动晶体管、过流保护电路和相位补偿电路组成。 该器件与低ESR陶瓷输出电容CL兼容。此外，由于出色的内部相位补偿，即使没有CL输出电容，该器件也能提供稳定的输出。 输出电压通过激光微调技术在内部固定，可在1.1V至5.0V范围内以0.1V为增量进行选择。CE功能可通过向CE引脚输入低电平信号使器件进入待机模式，从而将电流消耗降至小于0.1 μA。在待机模式下，如果使用了CL输出电容，存储在CL中的电荷可通过内部开关放电，因此，VOUT引脚可迅速恢复到VSS电平。
商品特性
- 电源电流：0.6 μA
- 输入电压范围：1.4V ~ 6.0V
- 输出电压范围：1.1V ~ 5.0V（以0.1V为增量）
- 输出精度：当VOUT < 2.0V时为±0.02V；当VOUT ≥ 2.0V时为±1%
- 温度稳定性：±50 ppm/°C
- 最大输出电流：150mA
- 低导通电阻：当VOUT = 3.0V时为3.3Ω
- 待机电流：0.01μA
- 保护电流：限流、短路保护
- CE功能：CL自动放电开/关逻辑 = 高电平使能
- 输出电容：低ESR陶瓷电容（兼容无CL电容）
- 工作环境温度：-40°C ~ +85°C
- 封装：USPN - 4B02、SSOT - 24、SOT - 25、USPQ - 4B04
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 移动设备/终端
- 无线局域网
- 模块（无线、摄像头等）
