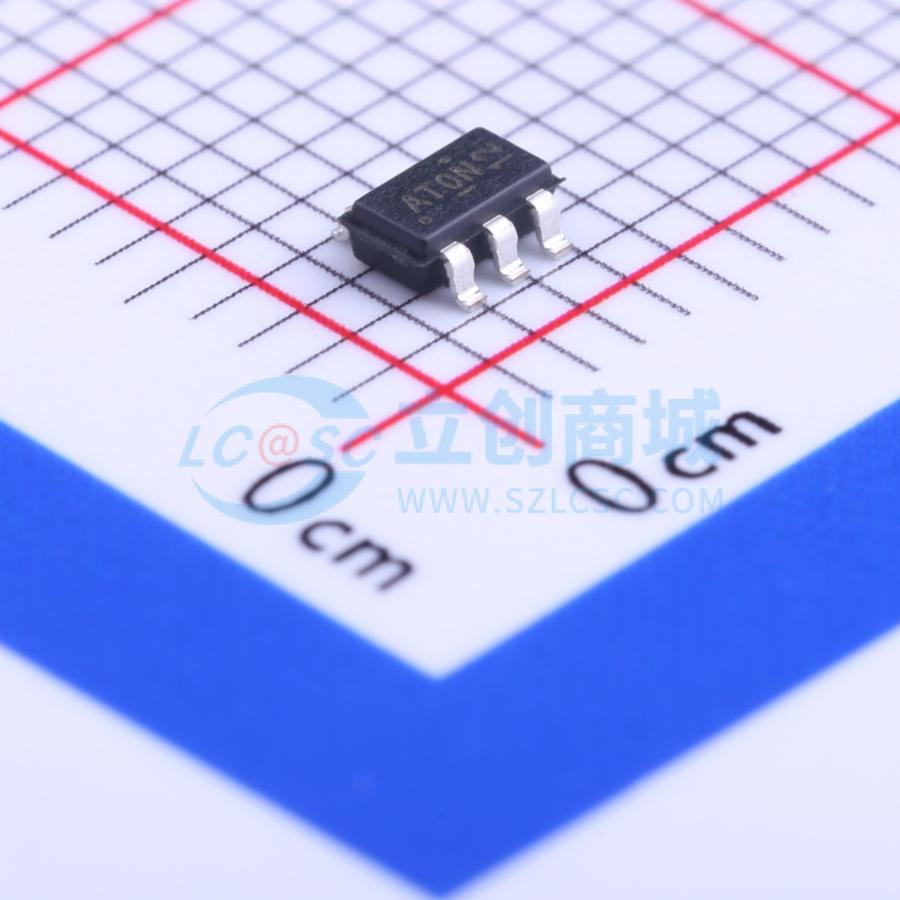

温馨提醒：图片仅供参考，商品以实物为准
AOZ8905CI
双向TVS 5V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AOZ8905是一款瞬态电压抑制器阵列，旨在保护HDMI、USB 2.0、MDDI、SATA和千兆以太网等高速数据线免受ESD事件的损害。该器件在单个封装中集成了八个浪涌额定、低电容导向二极管和一个TVS。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。AOZ8905的典型线间电容为0.35pF，在高达3GHz的频率下插入损耗低，可提供更高的信号完整性，非常适合HDMI 1.3或USB 2.0应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。AOZ8905采用符合RoHS标准且无卤的SOT23-6L封装，结温范围为-40℃至+85℃。
- 品牌名称
- AOS
- 商品型号
- AOZ8905CI
- 商品编号
- C125874
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15.5V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF |
商品概述
AOZ8905是一款瞬态电压抑制器阵列，旨在保护HDMI、USB 2.0、MDDI、SATA和千兆以太网等高速数据线免受ESD事件的损坏。 该器件在单个封装中集成了八个浪涌额定、低电容导向二极管和一个TVS。在瞬态条件下，导向二极管将瞬态电流导向电源线的正端或接地。 AOZ8905的典型线间电容为0.35pF，在高达3GHz的频率下具有低插入损耗，可提供更高的信号完整性，非常适合HDMI 1.3或USB 2.0应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。 AOZ8905采用符合RoHS标准且无卤的SOT23 - 6L封装，结温范围为 - 40°C至 + 85°C。
商品特性
- 高速数据线ESD保护
- IEC 61000 - 4 - 2 4级（ESD）抗扰度测试
- ±15kV（空气放电）和±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50nS）
- IEC61000 - 4 - 5（雷击）2.5A（8 / 20μS）
- 人体模型（HBM）±15kV
- 带内部TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护四条I/O线
- I/O线间低电容：0.35pF
- 低钳位电压
- 低工作电压：5.0V
应用领域
- HDMI、USB 2.0、MDDI、SATA端口
- 显示器和平板显示器
- 机顶盒
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
