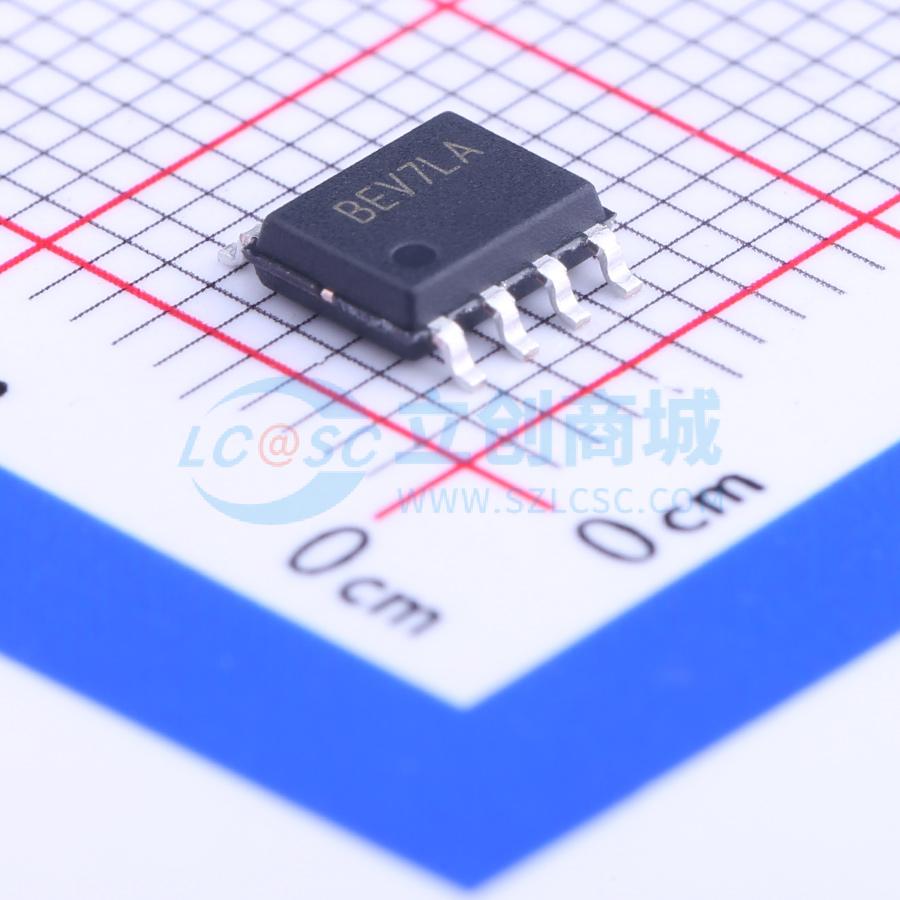

温馨提醒：图片仅供参考，商品以实物为准
SY5018BFAC
具备恒压控制功能的单级反激式和功率因数校正（PFC）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单级反激式和PFC控制器，适用于恒压 (CV) 应用。采用原边控制以降低反馈电路成本。它以准谐振模式驱动反激式转换器以实现高效率，并通过恒定导通时间控制方案实现高功率因数。采用自适应PWM/PFM控制以实现最高平均效率。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5018BFAC
- 商品编号
- C125901
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 9V~22V | |
| 开关频率 | 100kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SY5018B是一种针对恒压(CV)应用的单级PFC反激控制器。它采用原边控制来降低反馈电路的成本。该控制器在准谐振模式下驱动反激变换器以实现高效，并通过恒定导通时间控制方案实现高功率因数。为了达到最高的平均效率，采用了自适应PWM/PFM控制。
商品特性
- 初级侧 CV 控制消除了光电耦合器。
- 通过初级 MOSFET 的谷底导通实现低开关损耗
- 内置大电流 MOSFET 驱动器：0.1A 源电流和 0.5A 沉电流
- 单级转换的功率因数 >0.90
- 最大开关频率限制 100kHz
- 小巧封装：SO8
- 输出电流限制，约为额定电流的 1.2 倍
应用领域
- 交流/直流适配器
- 电池充电器
- LED照明
