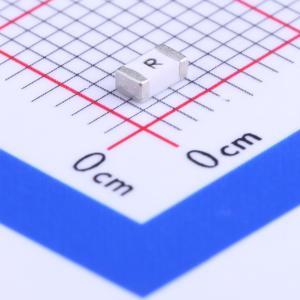

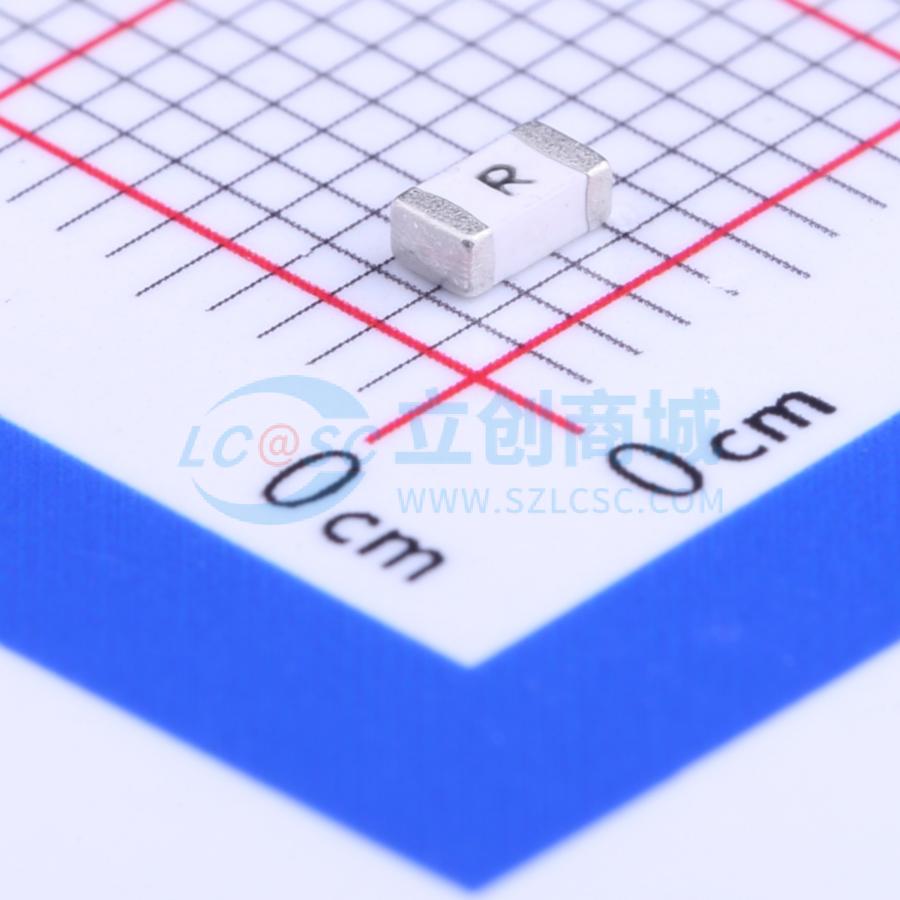

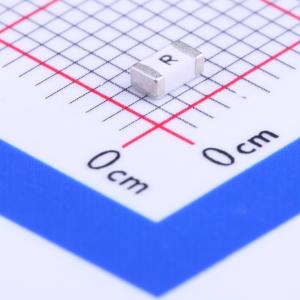

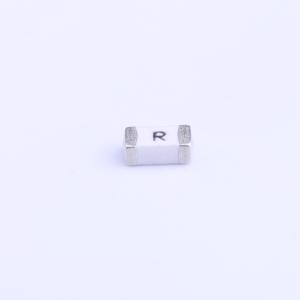

F1206FA8000V024TM

快速响应贴片保险丝

• 工作温度范围：-55℃ 至 +125℃
• 电流额定值：8.0 A
• 电压额定值：24 VDC
• 标称冷态直流电阻：0.008 Ω（在≤10%额定电流和25℃环境温度下测量）
• 清除时间特性（快速响应）：
• 100% 额定电流：4小时（最小）
• 250% 额定电流：5秒（最大）
• 400% 额定电流：0.05秒（最大）
• 中断能力：8.0A 45A 在额定电压下
• 标记（可选）：黑色标记字符代码，8.0A: R
• 认证机构：Underwriters Laboratories 组件计划认可，文件编号：E232989
• 形状和尺寸（英寸（毫米））：
• 尺寸：1206 (3216)
• L：0.126±0.008 (3.20±0.20)
• W：0.063±0.008 (1.60±0.20)
• T：0.043±0.008 (1.10±0.20)
• BW：0.020±0.010 (0.51±0.25)
• 产品标识：
• 系列代码：F - 贴片保险丝
• 尺寸代码：1206 - L x W（英寸）
• 特性代码：FA - 快速响应
• 电流额定值代码：8000 - 8000 mA
• 电压额定值代码：V024 - 24 VDC
• 包装代码：T - 卷带包装，B - 散装
• 标记代码：M - 带标记
• 特点：
• 多层单片结构，采用玻璃陶瓷体和银熔丝元件
• 银端子带有镍和无铅焊料镀层，提供优良的焊接性能
• 兼容波峰焊和回流焊工艺
• 典型应用：
• 消费电子：CD-/LD-光盘驱动器、便携式设备（驱动器）
• 通信技术：ISDN线路卡保护、PCM卡、手机调谐输入、卫星接收机、GSM基站中的卡
• 数据处理：磁盘驱动器、键盘/鼠标端口、LAN/PC卡、调制解调器
• 测量与控制技术：通信端口、测量输入/探头/传感器、分析单元、PLC
• 医疗技术：通信端口、测量输入/输出探头
• 电源技术：电源/充电器的低压部分
• 温度降额指南：环境温度影响保险丝的载流能力。当保险丝在高于25℃的温度下工作时，应根据降额曲线进行“降额”。
• 推荐的PCB焊盘图案：
• 芯片尺寸：1206 (3216)
• L：0.173 (4.40 mm)
• G：0.059 (1.50 mm)
• H：0.071 (1.80 mm)
• 手工焊接推荐条件：
• 适当的烙铁尖端温度（最大）/焊接时间（最大）：280℃/10秒 或 350℃/3秒
• 强烈建议使用能够同时熔化两个端子焊料的热风返修站。不要让烙铁尖端直接接触芯片端子。
• 包装：
• 表面贴装芯片保险丝以卷带包装形式提供，适用于自动贴片机，或以散装形式提供，用于特殊应用。卷带包装和散装产品均密封在带有干燥剂的塑料袋中。卷盘尺寸为7英寸。
• 卷带尺寸（英寸（毫米））：
• 尺寸：1206 (3216)
• Ao：0.071±0.004 (1.80±0.10)
• Bo：0.138±0.004 (3.50±0.10)
• Ko：0.050±0.004 (1.27±0.10)
• 类型：塑料
• 每卷数量：
• 芯片尺寸：1206 (3216)
• 7英寸（178毫米）卷盘上的零件数：3,000
• 存储：
• 最大环境温度：35℃
• 最大相对湿度：75%
• 产品不应存放在含有硫或氯等有害气体的环境中。
