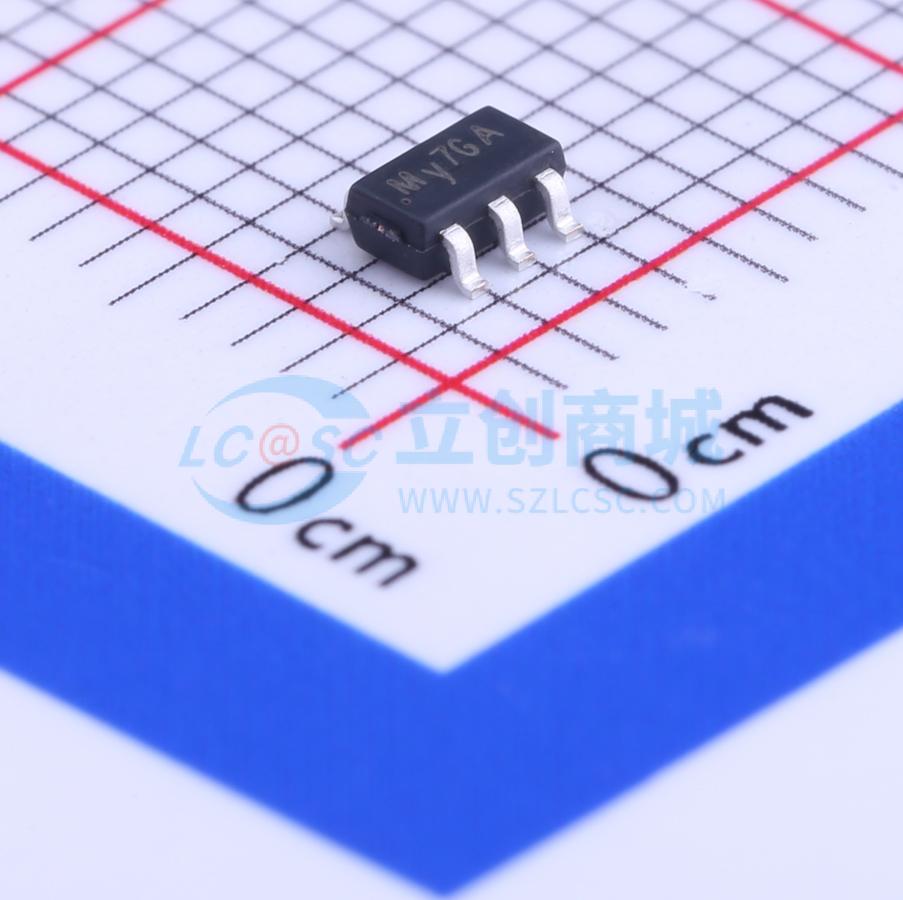

温馨提醒：图片仅供参考，商品以实物为准
SY8401ABC
高效1.2MHz 50V输入0.8A异步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8401是一款高效的异步降压DC-DC转换器,能够提供0.8A的输出电流。该设备采用电流模式自适应恒定关断时间控制,可在4.5V至50V的宽输入电压范围内工作,并集成了低导通电阻的主开关,以最小化传导损耗。1.2MHz的伪恒定开关频率实现了低输出电压纹波和小型外部电感器和电容器。该设备还具有内部软启动功能,限制了浪涌电流,并提供hic-cup模式输出短路保护。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8401ABC
- 商品编号
- C125906
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~50V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA)；-40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8401是一款高效异步降压型DC-DC转换器，能够提供0.8A的输出电流。该器件采用电流模式自适应恒定关断时间控制。SY8401的输入电压范围宽，为4.5V至50V，并集成了具有极低导通电阻RDS(ON)的主开关，以最大限度地降低传导损耗。 凭借1.2MHz的开关频率，可实现低输出电压纹波，并减小外部电感和电容的尺寸。
商品特性
- 内部N沟道功率FET的低导通电阻RDS(ON)：700mΩ
- 4.5 - 50V输入电压范围
- 0.8A输出电流能力
- 1.2MHz准恒定开关频率
- 内部软启动功能可限制浪涌电流
- 打嗝模式输出短路保护
- 具有精确阈值的EN通/断控制
- 逐周期峰值电流限制
- 0.6V ± 1%参考电压
- SOT23 - 6封装
应用领域
- 非隔离式电信降压稳压器
- 二次高压后置稳压器
- 汽车系统
