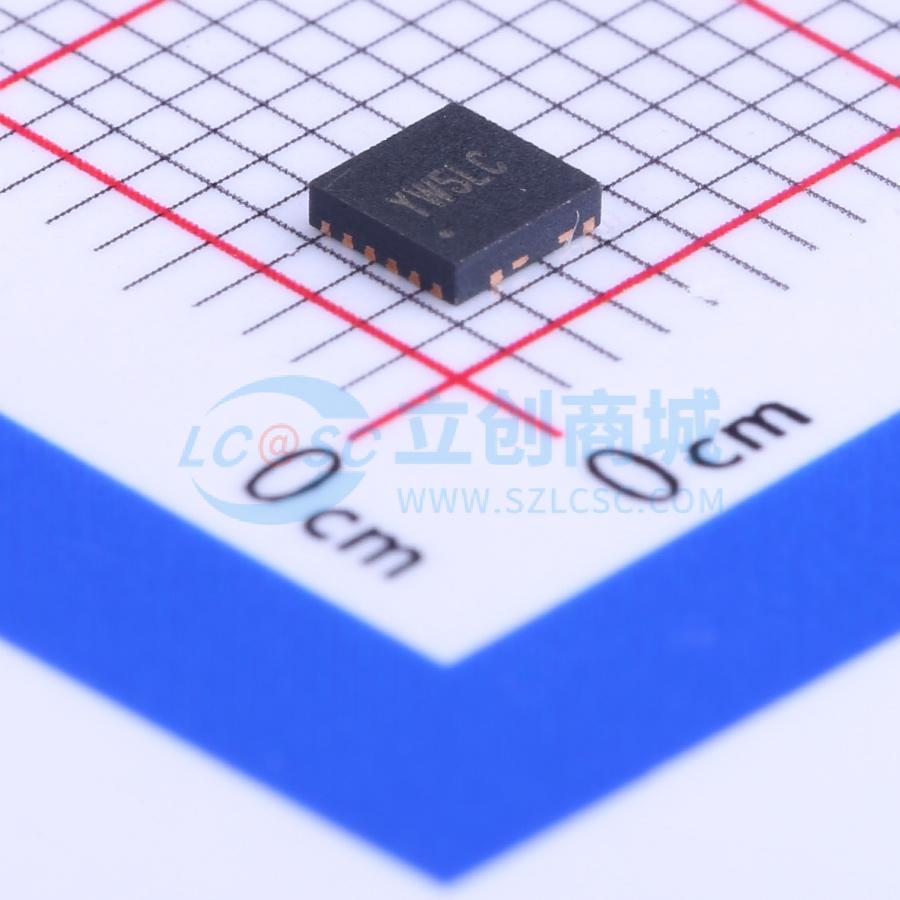

温馨提醒：图片仅供参考，商品以实物为准

SY8368QNC

高效同步降压DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8368是一款高效的同步降压DC-DC调节器,能够提供8A连续电流和16A峰值电流。其工作电压范围为4V到28V,采用即时PWM架构实现快速瞬态响应。内部集成主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。内置400μs软启动功能,限制浪涌电流。工作频率为800kHz,具有可编程峰值电流限制和电源良好指示功能。
品牌名称: Silergy(矽力杰)
商品型号: SY8368QNC
商品编号: C125897
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.068克(g)
网友设计参考: 大电流降压模块
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

SY8368是一款高效同步降压型DC-DC稳压器，能够提供8A的持续电流和16A的峰值电流。SY8368的输入电压范围宽，为4V至28V，并且集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度降低传导损耗。 SY8368采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在连续导通模式下，它以800kHz的准恒定频率工作，以减小电感和电容的尺寸。

商品特性

内部开关（上/下）的低RDS(ON)：20/10 mΩ
宽输入电压范围：4 - 28V
即时PWM架构，实现快速瞬态响应
内部400μS软启动，限制浪涌电流
准恒定频率：800kHz
8A持续/16A峰值输出电流能力
±1.5%的0.6V参考电压
可编程峰值电流限制
电源正常指示
输出放电功能
短路锁断保护
过压锁断保护
过温保护
符合RoHS标准且无卤
紧凑封装：QFN3x3 - 10

应用领域

液晶电视/网络电视/3D电视
机顶盒
笔记本电脑高功率AP

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~28V
	输出电压	-
	输出电流	8A
	开关频率	800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
