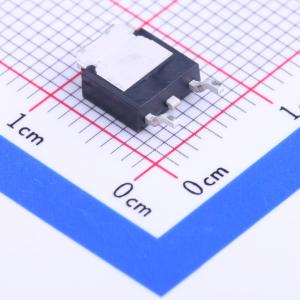

温馨提醒：图片仅供参考，商品以实物为准
UZ1086L-33-TN3-R
输入7.5V 输出3.3V 1.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性价比的1086系列芯片，3.3V输出，低压差1.3V(type)@Iout=1.5A，Vin=7.5V(Max)
- 品牌名称
- UTC(友顺)
- 商品型号
- UZ1086L-33-TN3-R
- 商品编号
- C125862
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 1.5V@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 短路保护；过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
UTC UZ1086 以及 UZ1086-1.2V、1.8V、2.5V、2.85V、3.3V 和 5V 是具有 1.5A 输出电流能力的低压差三端稳压器。这些器件针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。2.85V 版本专门设计用于 SCSI 总线的有源终端。 限流经过微调，以确保指定的输出电流和可控的短路电流。片上热保护功能可防止因过载和环境温度共同作用导致结温过高。 与 PNP 型稳压器高达 10% 的输出电流作为静态电流被浪费不同，UZ1086 的静态电流流入负载，提高了效率。
商品特性
- 负载调整率：典型值 0.05%
- 微调限流
- 片上热保护
- 三端可调或固定输出 1.2V、1.8V、2.5V、2.85V、3.3V、5V
