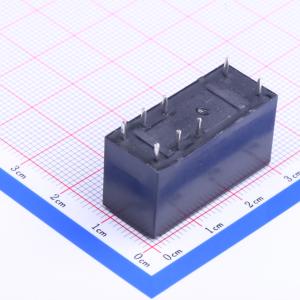

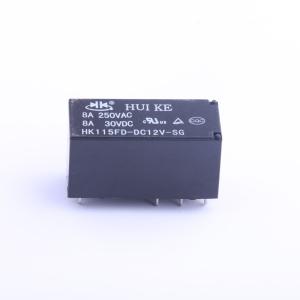

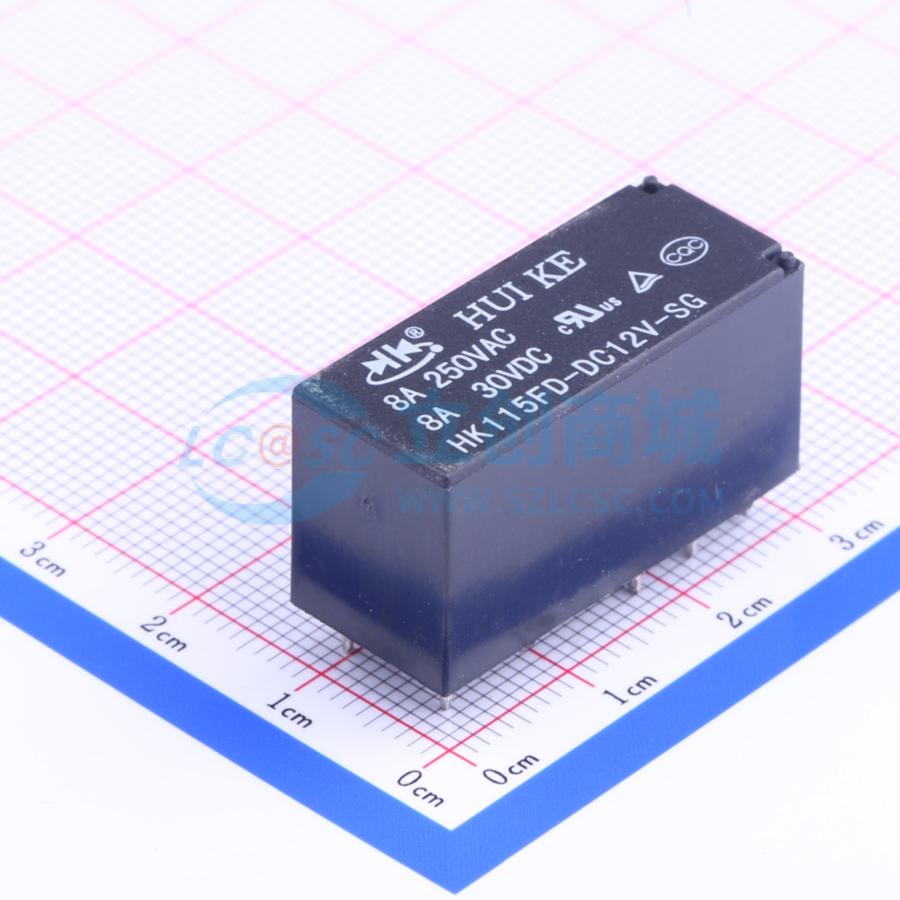

Name: 汇科 HK115FD-DC12V-SG
Brand: 汇科
SKU: C125722
Price: 4.97 CNY
Availability: OutOfStock

安全认证：C-UL TUV CQC
接点间隙最小0.3mm
接点阻抗初始值最大100mΩ
HK115FD：250VAC CosΦ = 1，可通过电流为8安培；30VDC，可通过电流为8安培
HK115FH：250VAC CosΦ = 1，可通过电流为16安培；30VDC，可通过电流为16安培
HK115F：250VAC CosΦ = 1，可通过电流为12安培；30VDC，可通过电流为12安培
额定电压：5VDC、6VDC、12VDC、24VDC、48VDC、60VDC、110VDC
额定电流(±10%)：80mA、66mA、33mA、16.7mA、8.3mA、8mA、3.7mA
额定消耗功率(±10%)：0.4W
线圈阻抗(±10%)：62.5、90、360、1440、5760、7500、30000
感动电压≦额定电压之75%
开放电压≧额定电压之10%
最大应加电压为额定电压之150%
施加额定电压时动作时间最大为15 milliseconds
额定电压突然消失时开放时间最大为8 milliseconds
空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过40°C（不包含环境温度）
HK115FD：8A/250VAC CosΦ = 1，施加额定电压时，有100,000次以上之电气寿命；8A/30VDC，施加额定电压时，有100,000次以上之电气寿命
HK115FH：16A/250VAC CosΦ = 1，施加额定电压时，有100,000次以上之电气寿命；16A/30VDC，施加额定电压时，有100,000次以上之电气寿命
HK115F：12A/250VAC CosΦ = 1，施加额定电压时，有100,000次以上之电气寿命；12A/30VDC，施加额定电压时，有100,000次以上之电气寿命
无负载的情况下有10,000,000次以上之机械寿命
电气最大操作频率：每分钟30次
机械最大操作频率：每分钟300次
接点对接点间：1000VAC，50/60Hz，漏电流小于1mA，持续一分钟
线圈对接点间：5000VAC，50/60Hz，漏电流小于1mA，持续一分钟
施加500VDC绝缘阻抗之量测值需≥100MΩ
振动I（强度）：无激磁状态下双振幅宽度为1.5mm，震动频率在一分钟内由10HZ~55HZ~10HZ，XYZ各方向各进行2小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格之要求
振动II (稳定性)：激磁状态下双振幅宽度是1.5mm，震动频率在一分钟内由10HZ~55HZ~10HZ，XYZ各方向进行5分钟，实验中不得有误（接点断开时间不可超过1mS），实验后外观，构造不可异常，且电气功能需符合规格之要求
耐冲击性I（强度）：无激磁状态加速度1000m/s²冲击情况下，XYZ各方向进行5次，实验后外观，构造不可异常，且电气功能需符合规格之要求
耐冲击性II (稳定性)：激磁状态加速度100m/s²冲击情况下，XYZ各方向进行2次，实验中不得有误（接点断开时间不可超过1mS），实验后外观，构造不可异常，且电气功能需符合规格之要求

	属性	参数值
	商品目录	功率继电器
	线圈电压	12V
	触点形式	一组转换:1C(单刀双掷-转换)
	引脚数	-
	触点容量(电阻负载)	8A@250VAC；8A@30VDC
	最大切换电压	-
	额定线圈功率	400mW
	触点材料	-

	属性	参数值
	最大切换电流	-
	线圈类型	-
	线圈电阻	360Ω
	接触电阻	100mΩ
	动作时间	15ms
	释放时间	8ms
	工作温度	-40℃~+70℃
