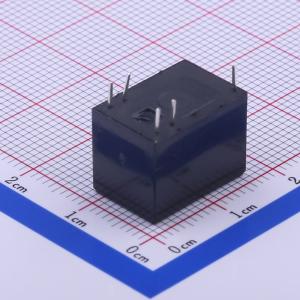

HK4101F-DC6V-SHG
HK4101F-DC6V-SHG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 汇科
- 商品型号
- HK4101F-DC6V-SHG
- 商品编号
- C125729
- 商品封装
- 插件,10.5x15.5mm
- 包装方式
- 管装
- 商品毛重
- 14.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | - | |
| 触点形式 | - | |
| 引脚数 | - | |
| 触点容量(电阻负载) | - | |
| 最大切换电压 | - | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | - | |
| 接触电阻 | - | |
| 动作时间 | - | |
| 释放时间 | - | |
| 工作温度 | - |
商品特性
- 安全认证: Safety Standard: C-UL CQC TUV
- 接点间隙: 最小 0.3mm
- 接点阻抗: 初始值最大 100mΩ；流通电流 1A、开路测试电压: 6VDC；使用电压下降法量测
- 接点容量: 250VAC Cos Φ = 1，可通过电流为 3 安培；30VDC，可通过电流为 3 安培
- 额定电压: 3VDC、5VDC、6VDC、9VDC、12VDC、24VDC
- 感动电压: ≤ (当电压渐渐施加于继电器时接点之动作电压，为额定电压之 80%) V DC
- 开放电压: ≥ (当额定电压渐渐的减少时接点放开之电压，为额定电压之 10%) VDC
- 最大应加电压: (为额定电压之 130%) V DC
- 开放时间: 在额定电压突然消失时最大为 4 milliseconds
- 线圈温升: 在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过 40℃ (不包含环境温度)
- 电气寿命: 3A/250VAC Cos Φ = 1，施加额定电压时，有 100,000 次以上之电气寿命；3A/30VDC，施加额定电压时，有 100,000 次以上之电气寿命
- 机械寿命: 在无负载的情况下有 10,000,000 次以上之机械寿命
- 最大操作频率 电气: 每分钟 30 次；机械: 每分钟 300 次
- 介质耐压: 接点对接点间 500VAC，50/60Hz，漏电流小于 1mA，持续一分钟；线圈对接点间 1,000VAC，50/60Hz，漏电流小于 1mA，持续一分钟
- 绝缘阻抗: 在施加 500VDC 绝缘阻抗之量测值需 ≥100MΩ
- 振动 I（强度）: 在无激磁状态下双振幅宽度为 1.5mm，震动频率在一分钟内由 10HZ~55HZ~10HZ。XYZ 各方向各进行 2 小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格之要求
- 振动 II (稳定性): 在激磁状态下双振幅宽度是 1.5mm，震动频率在一分钟内由 10HZ~55HZ~10HZ。XYZ 各方向进行 5 分钟，实验中不得有误(接点断开时间不可超过 1ms)。实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性 I（强度）: 在无激磁状态加速度 1000m/s² 冲击情况下，XYZ 各方向进行 5 次，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性 II (稳定性): 在激磁状态加速度 100m/s² 冲击情况下，XYZ 各方向进行 2 次，实验中不得有误(接点断开时间不可超过 1ms)，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 使用温度范围: -25 to +70℃
- 储存温度范围: -25 to +70℃
