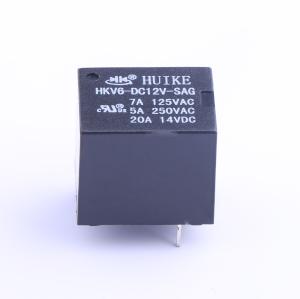

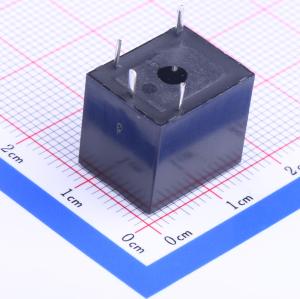

HKV6-DC12V-SAG
12V 一组常开:1A(单刀单掷-常开)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 汇科
- 商品型号
- HKV6-DC12V-SAG
- 商品编号
- C125732
- 商品封装
- 插件,15.5x12mm
- 包装方式
- 盒装
- 商品毛重
- 14.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 5A@250VAC；20A@14VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 600mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | 240Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 10ms | |
| 工作温度 | -30℃~+85℃ |
商品特性
- 安全认证: C-UL CQC TUV
- 接点间隙: 最小 0.25mm
- 接点阻抗: 初始值最大 100mΩ
- 感动电压: ≤ (当电压渐渐施加于继电器时接点之动作电压，为额定电压之 60%) V DC；≤ (Contact operating voltage when voltage is gradually applied. It is 75% of the Rated Voltage) V DC
- 开放电压: ≥ (当额定电压渐渐的减少时接点放开之电压，为额定电压之 10%) VDC
- 最大应加电压: (为额定电压之 130%) V DC
- 动作时间: 在施加额定电压时最大为 10 milliseconds
- 开放时间: 在额定电压突然消失时最大为 10 milliseconds
- 线圈温升: 在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过 40°C (不包含环境温度)
- 电气寿命: 5A/250VAC Cos Φ = 1，施加额定电压时，有 100,000 次以上之电气寿命；20A/14VDC ，施加额定电压时，有 100,000 次以上之电气寿命
- 机械寿命: 在无负载的情况下有 10,000,000 次以上之机械寿命
- 最大操作频率: 电气每分钟 30 次；机械每分钟 300 次
- 介质耐压: 接点对接点间 500VAC，50/60 Hz，漏电流小于 1mA，持续一分钟；线圈对接点间 500VAC，50/60 Hz，漏电流小于 1mA，持续一分钟
- 绝缘阻抗: 在施加 500VDC 绝缘阻抗之量测值需 ≥ 1000 MΩ
- 振动测试（强度）: 在无激磁状态下双振幅宽度为 1.5mm，震动频率在一分钟内由 10Hz~55Hz~10Hz。XYZ 各方向各进行 2 小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格之要求
- 振动测试（稳定性）: 在激磁状态下双振幅宽度是 1.5mm，震动频率在一分钟内由 10Hz~55Hz~10Hz。XYZ 各方向进行 5 分钟，实验中不得有误(接点断开时间不可超过 1 mS)。实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性 I（强度）: 在无激磁状态加速度 1000m/s² 冲击情况下，XYZ 各方向进行 5 次，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性 II (稳定性): 在激磁状态加速度 100m/s² 冲击情况下，XYZ 各方向进行 2 次，实验中不得有误(接点断开时间不可超过 1 mS)，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 使用温度范围: -30 到 +85°C
