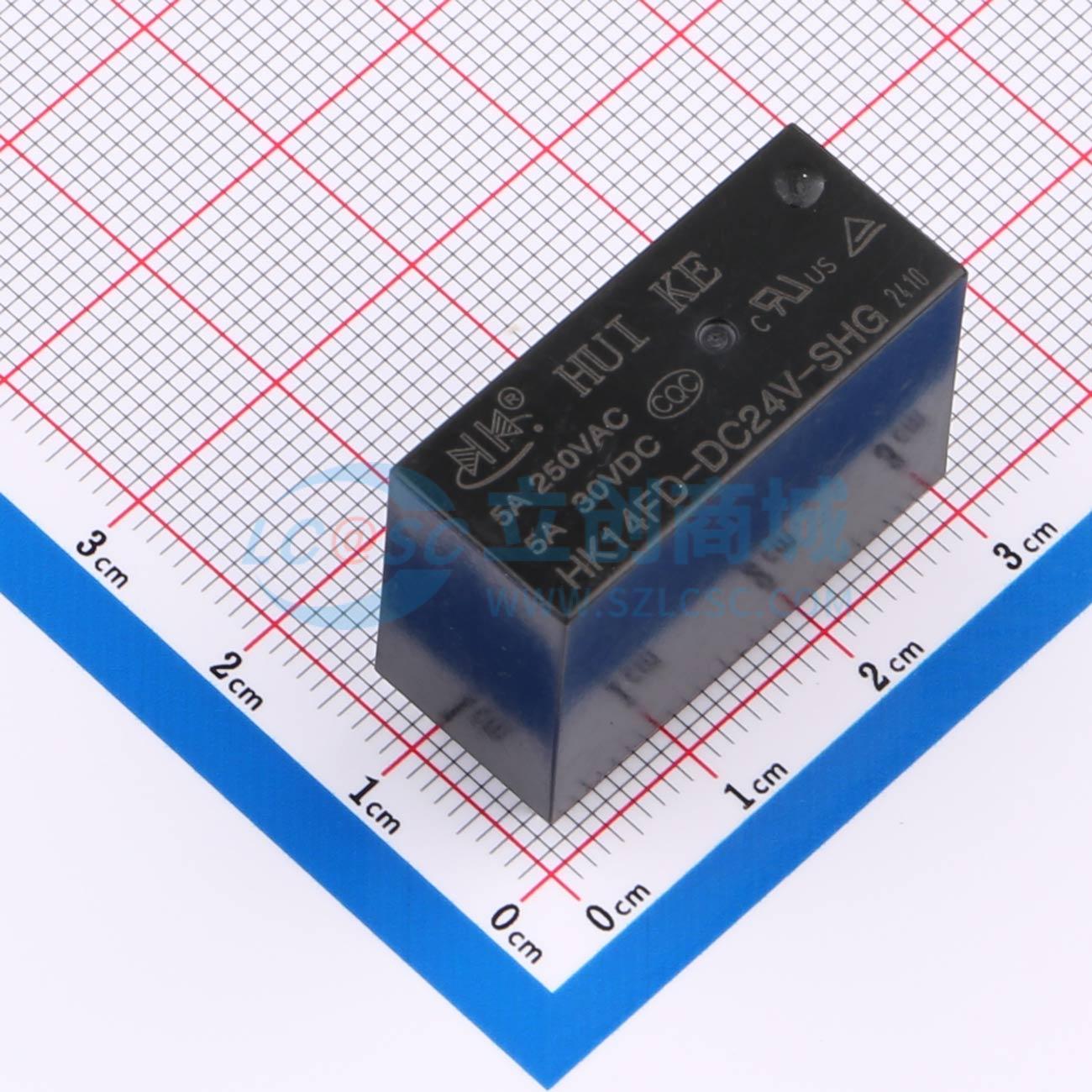

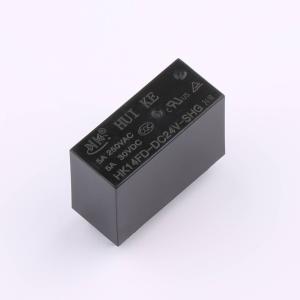

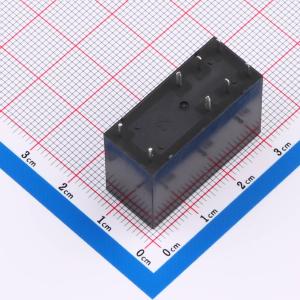

HK14FD-DC24V-SHG
24V 一组转换:1C(单刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：接点间隙最小为 0.3mm。接点阻抗初始值最大为 100mΩ。接点容量:250VAC cosΦ = 1 时可通过电流为 5 安培,30VDC 时可通过电流为 5 安培。感动电压为额定电压的 75% VDC。开放电压为额定电压的 10% VDC。最大应加电压为额定电压的 140% VDC
- 品牌名称
- 汇科
- 商品型号
- HK14FD-DC24V-SHG
- 商品编号
- C125727
- 商品封装
- DIP,29x12.7mm
- 包装方式
- 管装
- 商品毛重
- 14.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 5A@250VAC；5A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 720mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | 820Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+70℃ |
商品特性
- 安全认证：C-UL、CQC
- 接点间隙最小 0.3mm
- 接点阻抗初始值最大 100mΩ，流通电流 1A、开路测试电压 6VDC，使用电压下降法量测
- 接点容量：HK14FD 在 250VAC CosΦ = 1 时可通过电流为 5 安培，30VDC 时可通过电流为 5 安培
- 动作电压 ≤ 额定电压之 75% V DC
- 开放电压 ≥ 额定电压之 10% VDC
- 最大应加电压为额定电压之 140% V DC
- 动作时间在施加额定电压时最大为 15ms
- 开放时间在额定电压突然消失时最大为 5ms
- 线圈温升在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过 40℃（不包含环境温度）
- 电气寿命：HK14FD 在 5A/250VAC CosΦ = 1 且施加额定电压时，有 100,000 次以上；5A/30VDC 且施加额定电压时，有 100,000 次以上
- 机械寿命在无负载的情况下有 10,000,000 次以上
- 最大操作频率：电气每分钟 30 次，机械每分钟 300 次
- 介质耐压：接点对接点间为 1000VAC，50/60Hz，漏电流小于 1mA，持续一分钟；线圈对接点间为 5000VAC，50/60Hz，漏电流小于 1mA，持续一分钟
- 绝缘阻抗在施加 500VDC 时量测值需 ≥100MΩ
- 振动测试：振动 I（强度）在无激磁状态下双振幅宽度为 1.5mm，震动频率在一分钟内由 10Hz~55Hz~10Hz，XYZ 各方向各进行 2 小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格要求；振动 II (稳定性)在激磁状态下双振幅宽度是 1.5mm，震动频率在一分钟内由 10Hz~55Hz~10Hz，XYZ 各方向进行 5 分钟，实验中不得有误（接点断开时间不可超过 1ms），实验后外观构造不可异常，且电气功能需符合规格要求
- 冲击测试：耐冲击性 I（强度）在无激磁状态加速度 1000m/s² 冲击情况下，XYZ 各方向进行 5 次，实验后外观构造不可异常，且电气功能需符合规格要求；耐冲击性 II (稳定性)在激磁状态加速度 100m/s² 冲击情况下，XYZ 各方向进行 2 次，实验中不得有误（接点断开时间不可超过 1ms），实验后外观构造不可异常，且电气功能需符合规格要求
