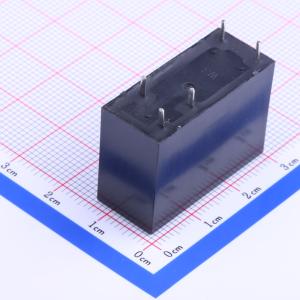

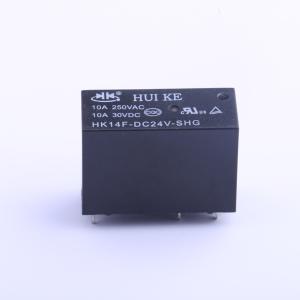

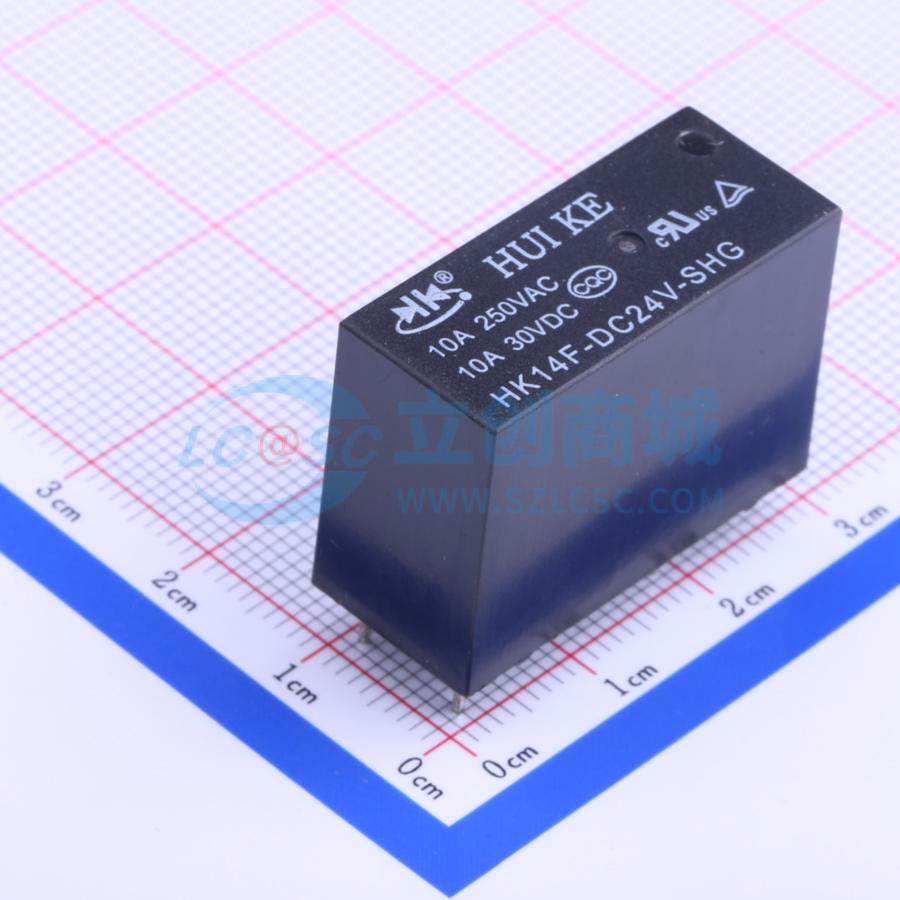

HK14F-DC24V-SHG
24V 一组转换:1C(单刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：安全认证：UL CQC TUV。 接点间隙：最小0.3mm。 接点阻抗：初始值最大100mΩ（流通电流1A、开路测试电压6VDC，使用电压下降法量测）。 接点容量：250VAC Cos Φ = 1，可通过电流为10安培；30VDC，可通过电流为10安培。 额定电压：3VDC、5VDC、6VDC、9VDC、12VDC、24VDC、48VDC。 额定电流：(mA±10%) 176/240、106/139、88/120、56/78、44/60、22/30、11/15。 额定消耗功率：(±10%) 0.53W/0.72W。 线圈阻抗：(Ω±10%) 17/12.5、47/36、68/50、160/115、275/200、1100/820、4170/3300
- 品牌名称
- 汇科
- 商品型号
- HK14F-DC24V-SHG
- 商品编号
- C125726
- 商品封装
- 插件,29x12.7mm
- 包装方式
- 管装
- 商品毛重
- 14.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 10A@250VAC；10A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 200mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | 2.88kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+70℃ |
商品特性
- 安全认证：UL、CQC、TUV
- 接点间隙：最小0.3mm
- 接点阻抗：初始值最大100mΩ；流通电流1A、开路测试电压6VDC；使用电压下降法量测
- 接点容量：HK14F，250VAC CosΦ = 1，可通过电流为10安培；30VDC，可通过电流为10安培
- 感动电压：≦ (当电压渐渐施加于继电器时接点之动作电压，为额定电压之75%) V DC
- 开放电压：≧ (当额定电压渐渐的减少时接点放开之电压，为额定电压之10%) VDC
- 最大应加电压：(为额定电压之140%) V DC
- 动作时间：在施加额定电压时最大为15milliseconds
- 线圈温升：在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过40°C（不包含环境温度）
- 电气寿命：HK14F，10A/250VAC CosΦ = 1，施加额定电压时，有100,000次以上之电气寿命；10A/30VDC，施加额定电压时，有100,000次以上之电气寿命
- 机械寿命：在无负载的情况下有10,000,000次以上之机械寿命
- 最大操作频率：电气每分钟30次；机械每分钟300次
- 接点对接点间：1000VAC，50/60Hz，漏电流小于1mA，持续一分钟
- 线圈对接点间：5000VAC，50/60Hz，漏电流小于1mA，持续一分钟
- 绝缘阻抗：在施加500VDC绝缘阻抗之量测值需≥100MΩ
- 振动I（强度）：在无激磁状态下双振幅宽度为1.5mm，震动频率在一分钟内由10HZ~55HZ~10HZ。XYZ各方向各进行2小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格之要求
- 振动II (稳定性)：在激磁状态下双振幅宽度是1.5mm，震动频率在一分钟内由10HZ~55HZ~10HZ。XYZ各方向进行5分钟，实验中不得有误(接点断开时间不可超过1mS)。实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性I（强度）：在无激磁状态加速度1000m/s²冲击情况下，XYZ各方向进行5次，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性II (稳定性)：在激磁状态加速度100m/s²冲击情况下，XYZ各方向进行2次，实验中不得有误(接点断开时间不可超过1mS)，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 使用温度范围：-40至+70°C
