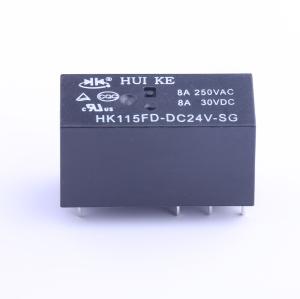

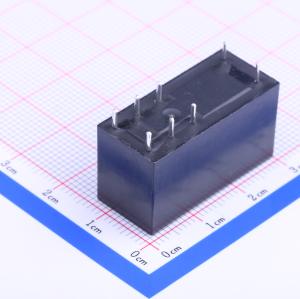

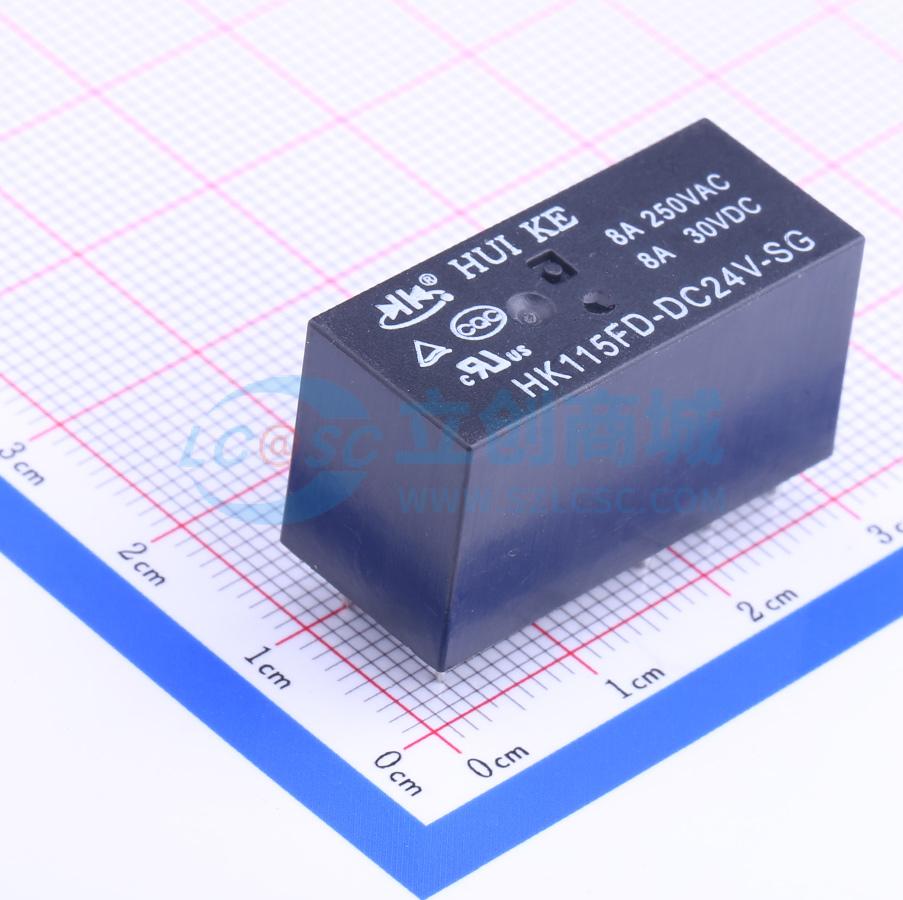

HK115FD-DC24V-SG
HK115FD-DC24V-SG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：接点间隙:最小0.3mm。接点阻抗:初始值最大100mΩ,流通电流1A、开路测试电压6VDC,使用电压下降法量测。接点容量:不同型号有不同的电流通过能力,如HK115FD在250VAC cosφ = 1时可通过8A,30VDC时可通过8A等。感动电压:5VDC、6VDC、12VDC、24VDC、48VDC、60VDC、110VDC对应的电流分别为80mA、66mA、33mA、16.7mA、8.3mA、8mA、3.7mA,额定消耗功率分别为0.4W等,接点动作电压为额定电压的75% VDC。开放电压:为额定电压的10% VDC。最大应加电压:为额定电压的150% VDC
- 品牌名称
- 汇科
- 商品型号
- HK115FD-DC24V-SG
- 商品编号
- C125723
- 商品封装
- 插件,29.6x12.7mm
- 包装方式
- 管装
- 商品毛重
- 14.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组转换:2C(双刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 8A@250VAC；8A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 400mW | |
| 触点材料 | - | |
| 最大切换电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 1.44kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 8ms | |
| 工作温度 | -40℃~+70℃ | |
| 长度 | 29.6mm | |
| 宽度 | 12.7mm |
