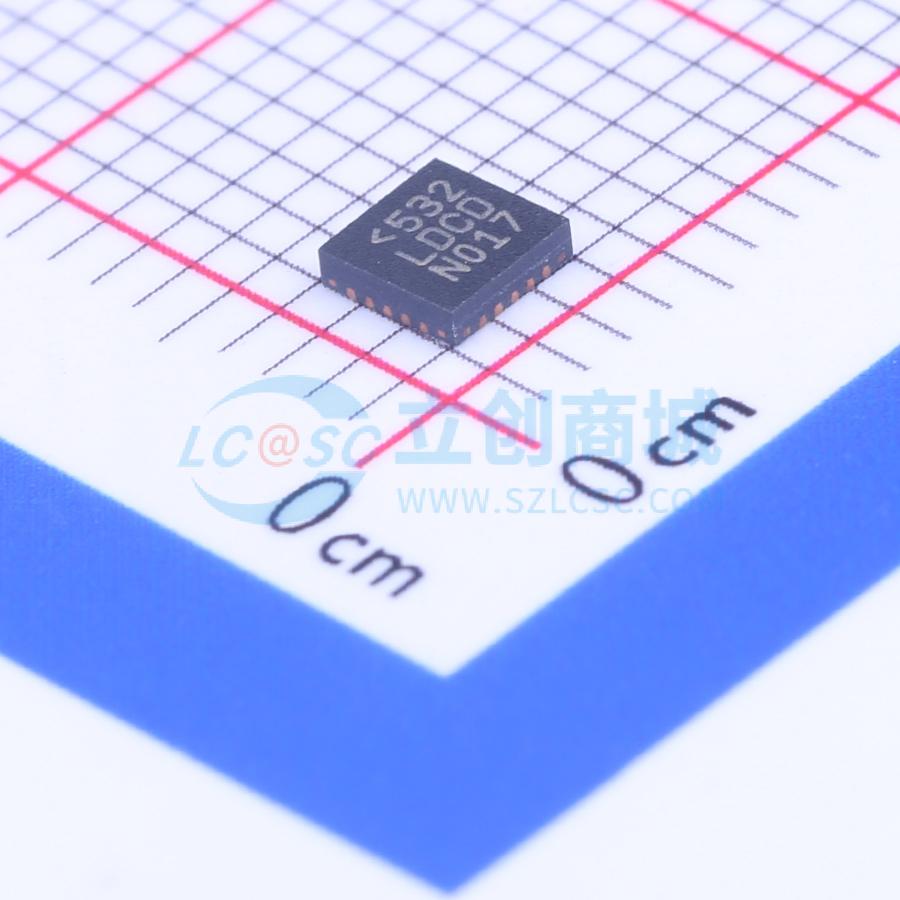

LTC3558EUD#PBF

具降压和降压-升压型稳压器的线性 USB 电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3558EUD#PBF
商品编号: C117052
商品封装: QFN-20-EP(3x3)
包装方式: 管装
商品毛重: 0.555克(g)

商品参数

商品概述

LTC3558是一款带有双高效开关稳压器的USB电池充电器。该器件非常适合为需要多个电源轨的单节锂离子/聚合物电池供电的手持应用设备供电。电池充电电流通过PROG引脚和HPWR引脚进行编程，BAT引脚的电流能力最高可达950mA。CHRG引脚允许在充电过程中持续监控电池状态。内部定时器控制充电器终止充电。该器件集成了单片同步降压和降压-升压稳压器，每个稳压器可提供高达400mA的输出电流，并且在整个锂离子/聚合物电池电压范围内的工作效率超过90%。降压-升压稳压器可在整个锂离子电池电压范围内以额定输出电流调节其编程输出电压，不会出现压降，从而延长电池续航时间。 LTC3558采用低外形（0.75mm）、散热增强型、20引脚3mm×3mm QFN封装。

商品特性

独立USB充电器
可通过单个电阻将充电电流编程至最高950mA
HPWR输入可选择编程充电电流的20%或100%
NTC输入用于温度合格充电
内部定时器终止充电
坏电池检测
开关稳压器（降压和降压-升压），每个稳压器输出电流最高可达400mA
2.25MHz恒定频率工作
节能突发模式工作
低外形、20引脚、3mm×3mm QFN封装

应用领域

基于SD/闪存的MP3播放器
低功耗手持应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.3V~5.5V
	最大充电电流	-

	属性	参数值
	充电饱和电压	4.2V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
