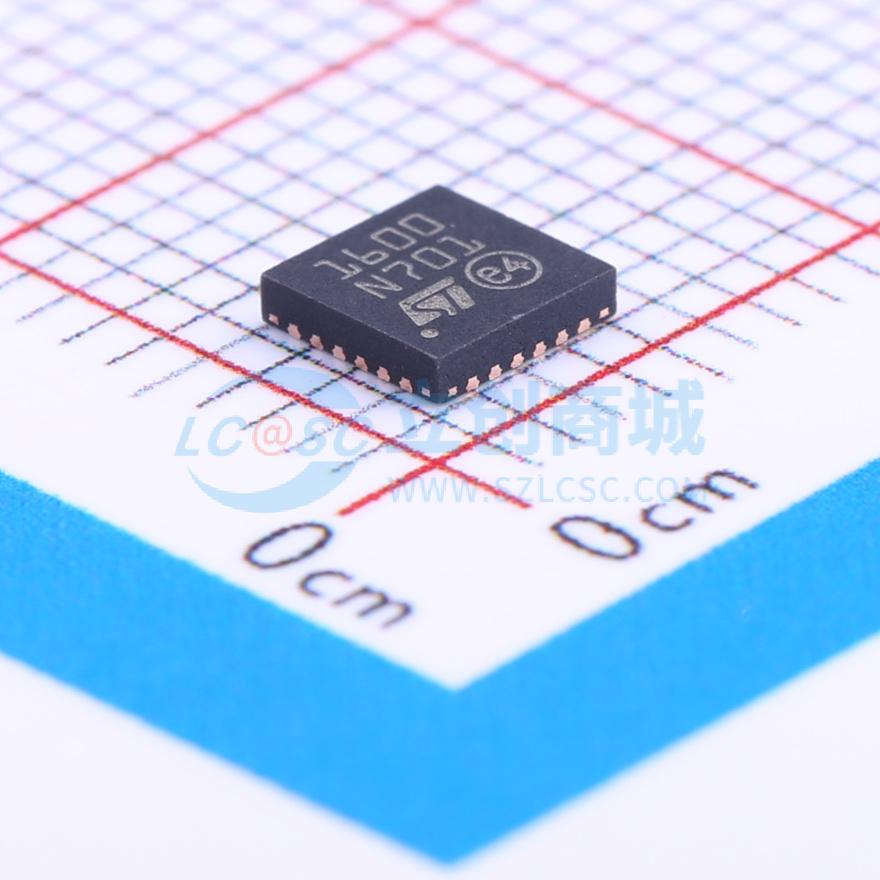

温馨提醒：图片仅供参考，商品以实物为准
STMPE1600QTR
停产 STMPE1600QTR
- 品牌名称
- ST(意法半导体)
- 商品型号
- STMPE1600QTR
- 商品编号
- C116979
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~3.6V | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款通用输入/输出（GPIO）端口扩展器，能够通过两线双向总线（I2C）与主数字专用集成电路（ASIC）连接。移动多媒体平台通常会使用独立的GPIO扩展器集成电路，以解决数字引擎上通用输入/输出（GPIO）数量有限的问题。
商品特性
- 16个通用输入/输出（GPIO），上电时默认设置为16个输入
- 与主机的串行I²C接口（0至400 kHz），带有噪声滤波器
- 工作电压1.65 V - 3.6 V
- 输入/输出电压1.65 V - 3.6 V
- 中断输出引脚
- 内部上电复位
- 每个输入/输出（I/O）均具备唤醒功能
- 最多8个设备可共享同一总线（3个地址引脚）
- 在3.3 V电压下，每个通用输入/输出（GPIO）的驱动/吸收电流可达8 mA
- 待机电流小于1 μA
- 静电放电（ESD）保护符合JESD22 - A114标准，超过2 KV人体模型（HBM）
- 闩锁测试电流超过100 mA
- 封装：QFN24（4×4 mm，引脚间距0.5 mm）
应用领域
- 便携式媒体播放器
- 游戏机
- 移动电话
- 智能手机
