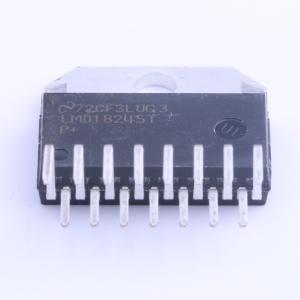

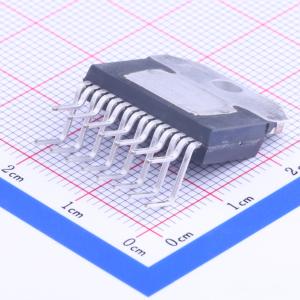

LMD18245T/NOPB

3A 有刷直流电机驱动芯片 55V

描述: LMD18245 3A，55V DMOS 全桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: LMD18245T/NOPB
商品编号: C117012
商品封装: TO-220
包装方式: 管装
商品毛重: 8克(g)
立创商城设计参考: 步进电机驱动-(2)12V~25V供电-(2)2A~4A

商品参数

商品概述

LMD18245全桥功率放大器集成了驱动和控制有刷直流电机或双极步进电机一相电流所需的所有电路模块。制造该器件所采用的多技术工艺将双极和CMOS控制与保护电路和DMOS功率开关集成在同一单片结构中。LMD18245通过固定关断时间斩波技术控制电机电流。全DMOS H桥功率级可在高达55V的电源电压下提供高达3A的连续输出电流（6A峰值）。DMOS功率开关具有低RDS(ON)，以实现高效率，并且DMOS本体结构固有的二极管消除了通常用于钳位双极功率级所需的分立二极管。一种创新的电流检测方法消除了与电机串联的检测电阻相关的功率损耗。一个四位数模转换器（DAC）为控制电机电流提供了数字路径，进而简化了全步、半步和微步步进电机驱动器的实现。对于更高分辨率的应用，可以使用外部DAC。

商品特性

DMOS功率级额定值为55V和3A连续电流
每个功率开关的典型RDS(ON)为0.3Ω
内部钳位二极管
低损耗电流检测方法
电机电流的数字或模拟控制
TTL和CMOS兼容输入
在T_J = 155℃时热关断（输出关断）
过流保护
无直通电流
15引脚封装

应用领域

全步、半步和微步步进电机驱动器
步进电机和有刷直流电机伺服驱动器
自动化工厂、医疗和办公设备

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	12V~55V
	输出电流	3A

	属性	参数值
	集成开关	是
	导通电阻	600mΩ
	工作温度	-40℃~+125℃
