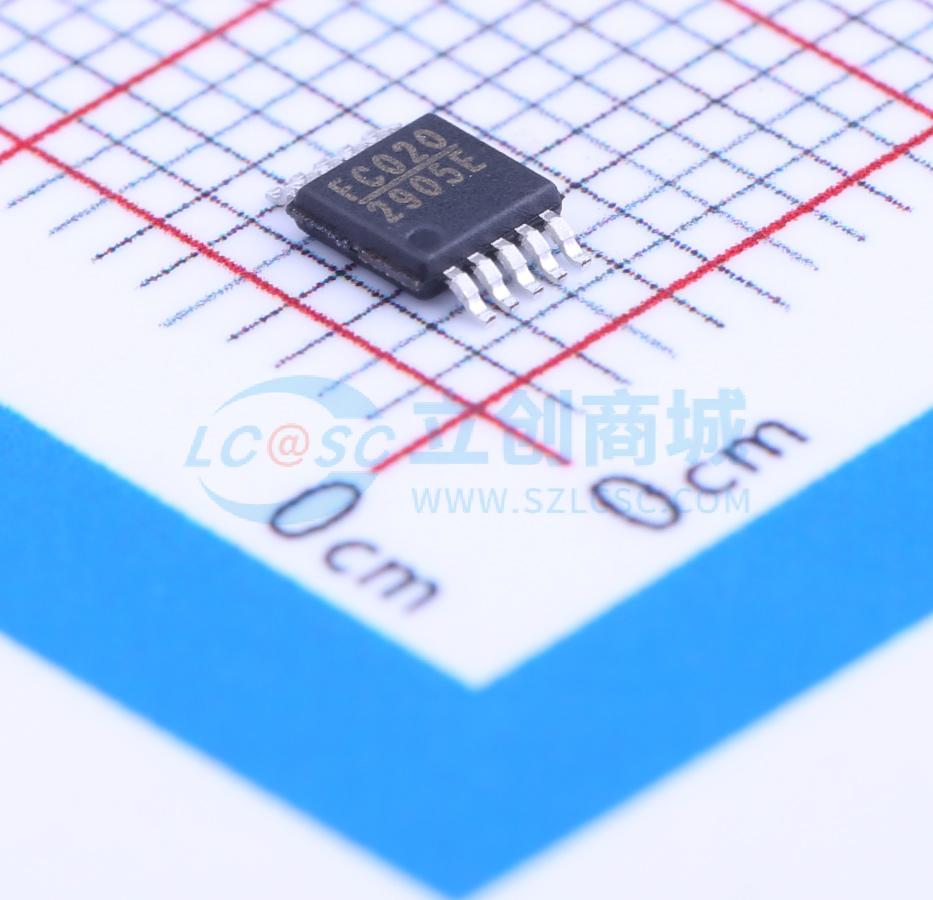

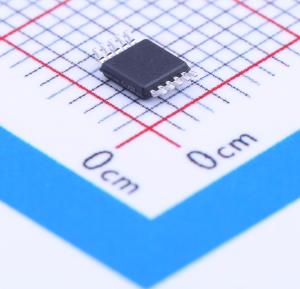

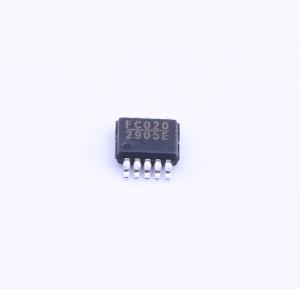

温馨提醒：图片仅供参考，商品以实物为准
MP2905EK-LF-Z
3V至28V输入，滞回同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP2905是一款滞回电压模式控制的同步PWM降压控制器。输出电压可在0.6V至0.9*VIN之间调节,支持3V至28V的宽输入电压范围。该控制器集成了内部LDO稳压器,提供快速瞬态响应,无需额外的环路补偿。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2905EK-LF-Z
- 商品编号
- C113623
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~28V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
MP2905是一款迟滞电压模式控制的同步PWM降压控制器。输出电压可在0.6V至0.9*VIN范围内调节。它能在3V - 28V的宽输入电源范围内实现高输出电流。 MP2905集成了一个内部LDO稳压器，使控制器能在宽输入电源下工作。 迟滞电压模式控制无需额外的环路补偿即可提供快速瞬态响应。 可调软启动功能可防止启动时的浪涌电流。该器件通过检测高端开关的电压降来实现打嗝式限流和短路电流保护。频率可在200kHz至500kHz范围内调节。 MP2905采用10引脚MSOP封装，提供了一种非常紧凑的系统解决方案，对外部元件的依赖极小。
商品特性
- 3V至28V宽工作输入范围
- 输出可在0.6V至0.9*Vin范围内调节
- 开关频率为200kHz至500kHz
- 可编程软启动
- 打嗝式限流
- 无损峰值电流检测
- MSOP - 10封装
应用领域
- 主板电源
- AGP和PCI - Express电源
- 显卡电源
- 机顶盒
- 负载点电源
