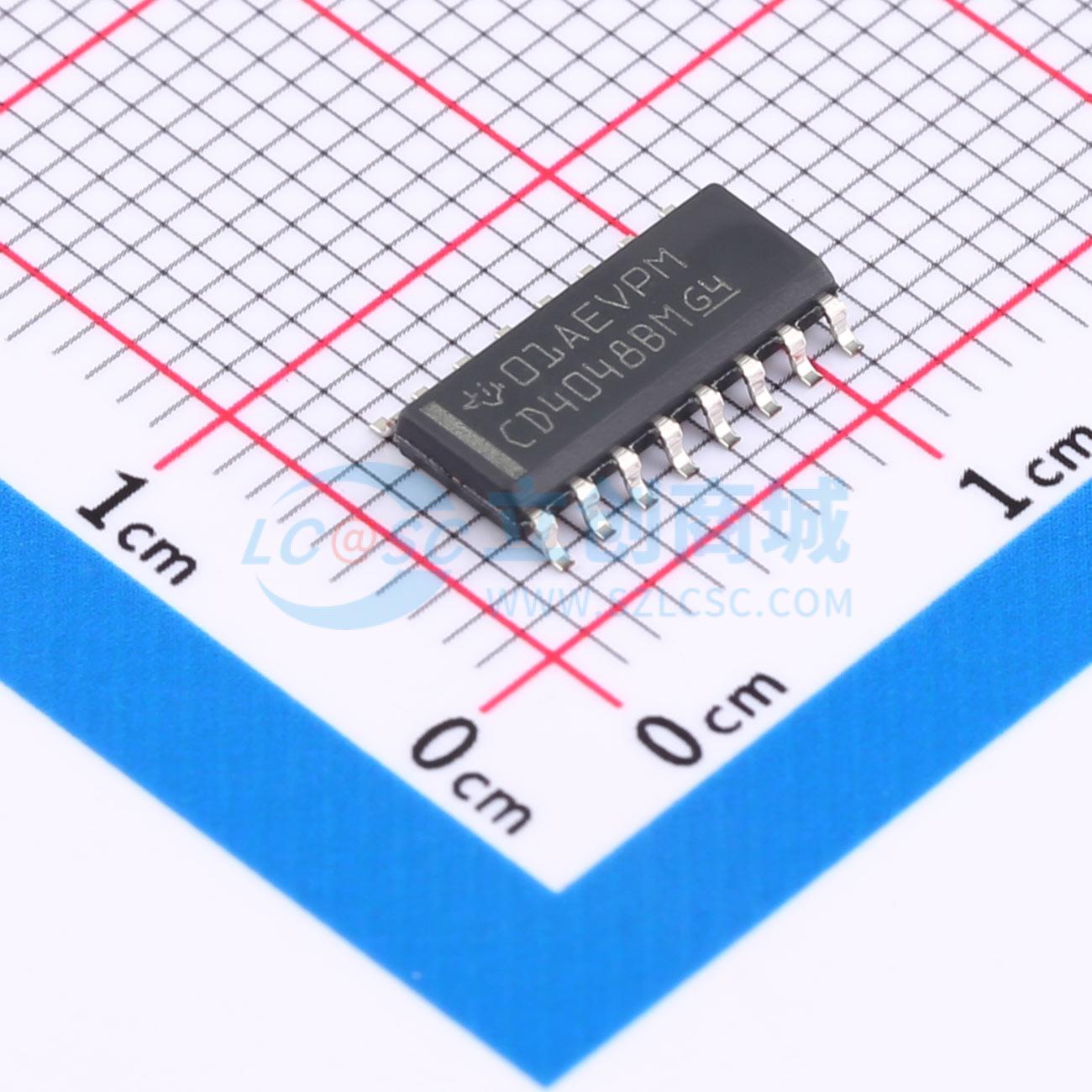

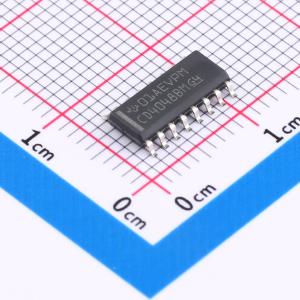

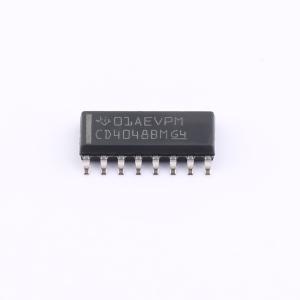

温馨提醒：图片仅供参考，商品以实物为准
CD4048BM96
CMOS 8 输入多功能可扩展门电路
- 描述
- CD4048B CMOS 多功能可扩展 8 输入门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4048BM96
- 商品编号
- C110935
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 5mA | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA | |
| 输入高电平(VIH) | 7V；11V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 240ns@15V | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | 可控输出使能 | |
| 输入类型 | - | |
| 输出类型 | 三态 |
应用领域
- 选择多达8个逻辑函数
- 数字控制逻辑
- 通用门逻辑 – 解码 - 编码
