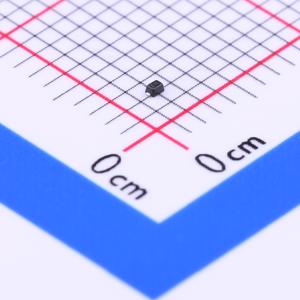

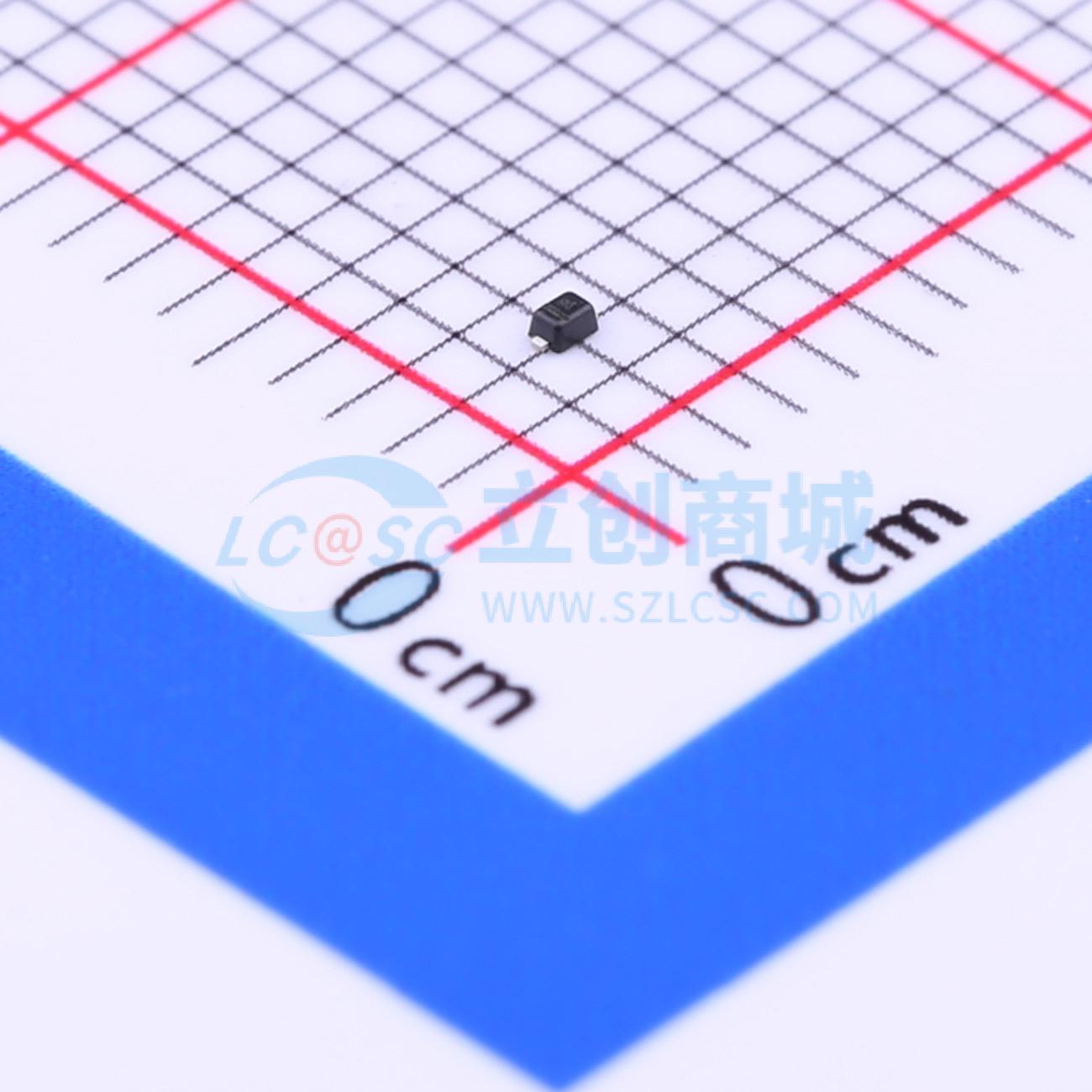

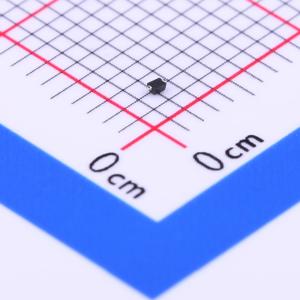

PESDHC9D5VU
单向ESD 5V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30KV接触, 30KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDHC9D5VU
- 商品编号
- C110690
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.2V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
PESDHC9D5VU静电放电（ESD）保护器旨在取代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，具有快速响应时间、较低工作电压、较低钳位电压且无器件性能退化等理想的电路板级保护电气特性。PESDHC9D5VU可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或故障影响。PESDHC9D5VU采用SOD - 923封装，工作电压为5伏。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。它可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（±30kV空气放电、±30kV接触放电）。
商品特性
- 每线200W峰值脉冲功率（tP = 8 / 20μs）
- SOD - 923封装
- 替代MLV（0402）
- 单向配置
- 典型响应时间< 1 ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3播放器
