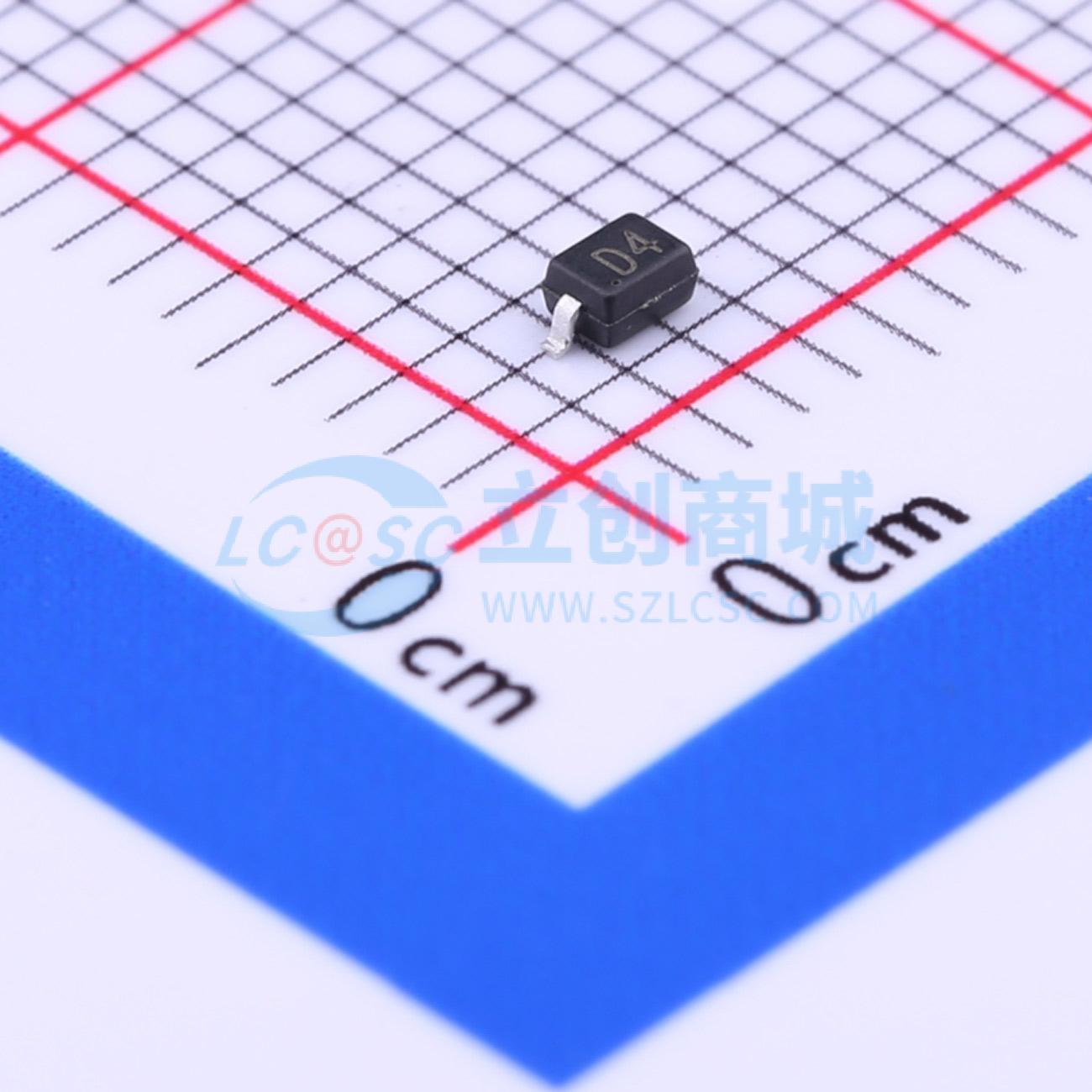

PTVSHC3D4V5B
双向ESD 4.5V截止 峰值脉冲电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30KV接触, 30KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC3D4V5B
- 商品编号
- C110752
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 11V；21V；14V；24V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 2.4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.6V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 260pF |
商品概述
PTVSHC3D4V5B静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比，不会出现器件性能退化的问题。PTVSHC3D4V5B可保护敏感半导体元件免受静电放电（ESD）和其他电压诱发的瞬态事件造成的损坏或故障。PTVSHC3D4V5B采用SOD - 323封装，工作电压为4.5伏。它用于满足IEC 61000 - 4 - 2标准的ESD抗扰度要求，空气放电±30KV，接触放电±30KV。
商品特性
- 每线路2400W峰值脉冲功率（tP = 8/20μs）
- 典型响应时间<1 ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3播放器
