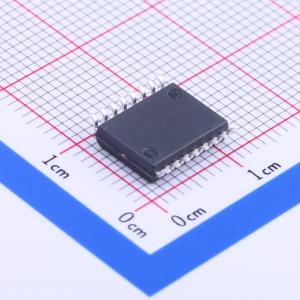

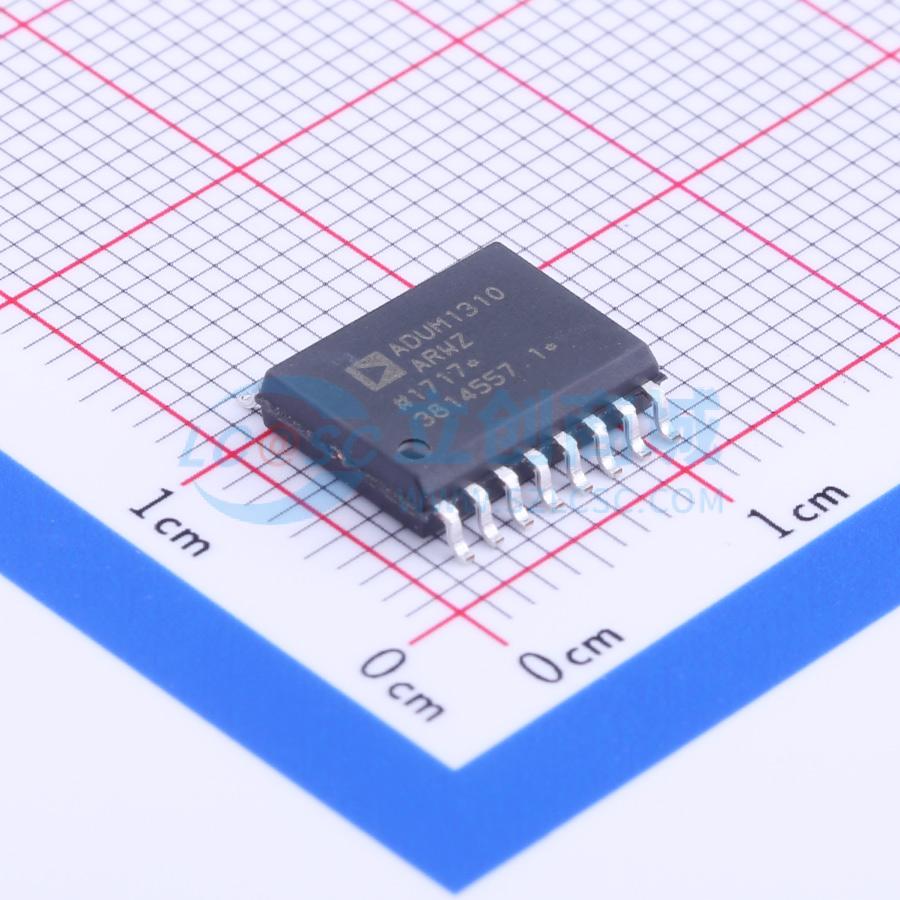

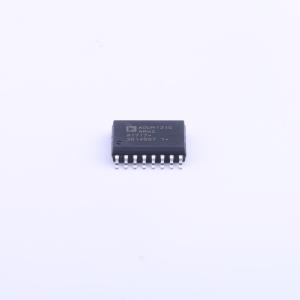

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 0 | |
| 最大数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | 高电平；低电平 | |
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+105℃ |
商品概述
ADuM1310/ADuM1311是基于iCoupler技术的3通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具有优于光耦合器等替代器件的出色性能。 通过避免使用LED和光电二极管，iCoupler器件消除了与光耦合器相关的常见设计难题。iCoupler数字接口简单，性能稳定，消除了光耦合器常见的电流传输比不确定、最高工作温度和寿命影响等问题。这些iCoupler产品无需外部驱动器和其他分立元件。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一至六分之一。iCoupler还提供更高的通道密度和更多的通道方向选项。 ADuM1310/ADuM1311隔离器以多种通道配置提供三个独立的隔离通道，数据速率高达10 Mbps。所有型号两侧的电源电压范围为2.7 V至5.5 V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。所有产品都允许用户通过一个简单的控制引脚预先确定在输入VDD1无电源时的默认输出状态。与其他光耦合器替代产品不同，ADuM1310/ADuM1311隔离器具有专利刷新功能，可确保在无输入逻辑转换以及上电/掉电情况下的直流正确性。
商品特性
- 低功耗运行
- 5 V工作：在0 Mbps至2 Mbps时，每通道最大1.7 mA；在2 Mbps至10 Mbps时，每通道最大4.0 mA
- 3 V工作：在0 Mbps至2 Mbps时，每通道最大1.0 mA；在2 Mbps至10 Mbps时，每通道最大2.1 mA
- 双向通信
- 3 V/5 V电平转换
- 施密特触发器输入
- 高温运行：105℃
- 高达10 Mbps的数据速率（NRZ）
- 可编程默认输出状态
- 高共模瞬态抗扰度：>25 kV/μs
- 16引脚、符合RoHS标准的SOIC宽体封装
- 8.1 mm外部爬电距离
- 安全和法规认证：UL认证：根据UL 1577标准，1分钟3750 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884-10（VDE V 0884-10）：2006 - 12，V10RM = 560 V峰值工作电压
应用领域
- 通用多通道隔离
- SPI接口/数据转换器隔离
- RS - 232/RS - 422/RS - 485收发器
- 工业现场总线隔离
