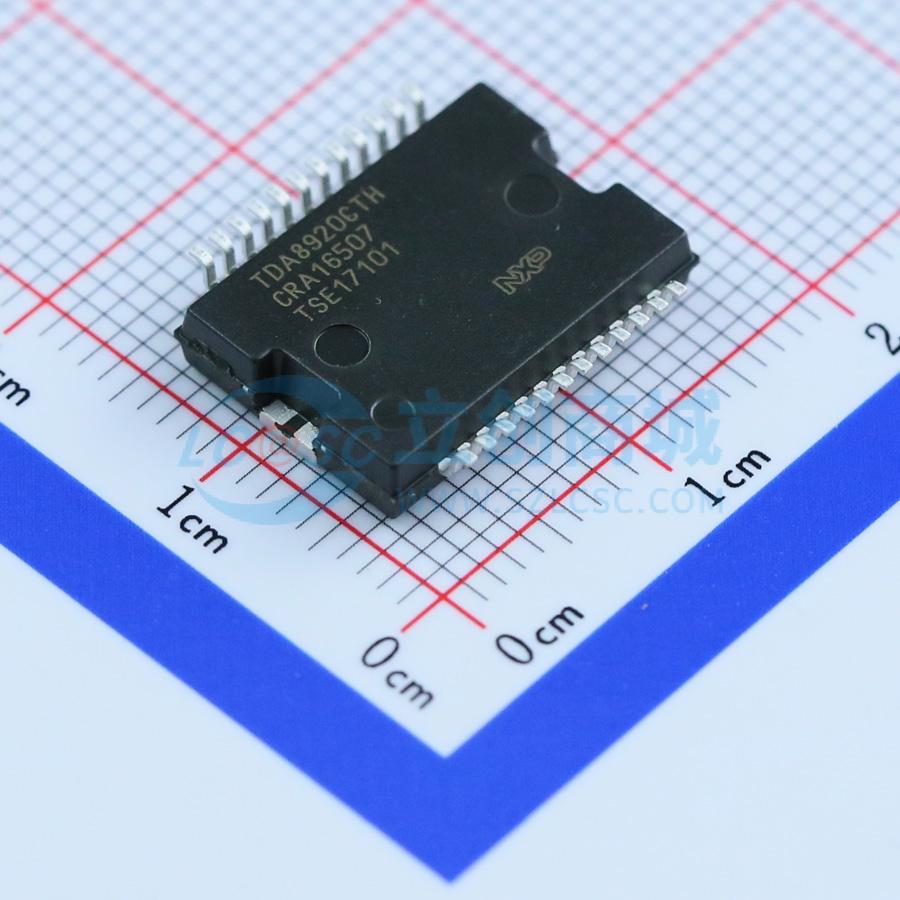

TDA8920CTH/N1,118

TDA8920C是一款高效率D类音频功率放大器。在4Ω扬声器负载下，典型输出功率为2 × 110 W。TDA8920C提供HSOP24和DBS23P两种功率封装。该放大器可在±12.5 V至±32.5 V的宽电源电压范围内工作，具备低静态电流消耗。TDA8920C是采用D类技术的双声道音频功率放大器。每个声道将音频输入信号通过模拟输入级和PWM调制器转换为数字PWM信号；数字PWM信号被送入控制握手模块和高低边驱动电路，用来驱动输出功率晶体管，将低功耗数字PWM信号从逻辑电平转换为主电源线之间切换的高功率PWM信号。二阶低通滤波器将PWM信号转换为可驱动扬声器的模拟音频信号。TDA8920C单芯片D类放大器集成了大功率开关、驱动器、功率开关之间的时序和握手，以及部分控制逻辑。为保障最大系统鲁棒性，集成了先进的保护策略，提供过压、过温和过流保护。两个音频通道均包含PWM调制器、模拟反馈环路和差分输入级。TDA8920C还同时包含两个通道共用的电路，如振荡器、所有参考源、模式接口和数字时序管理器。两个独立的放大器通道具备高输出功率、高效率、低失真和低静态电流，可连接为以下配置:立体声单端(SE)；单声道桥接负载(BTL)。放大器系统可通过MODE引脚切换为三种工作模式之一:待机模式，具备极低静态电流；静音模式，放大器可工作但通过禁用电压电流(VI)转换器输入级抑制输出端的音频信号；工作模式，放大器完全工作、解除静音，可输出信号。为实现无爆音启动，应向MODE引脚施加缓慢上升的电压（例如通过RC网络）。VI转换器输入级的偏置电流设置与MODE引脚上的电压相关。静音模式下，VI转换器的偏置电流设置为零（VI转换器禁用）。工作模式下，偏置电流达到最大。可通过连接到MODE引脚的RC网络生成所需的时间常数，在静音和工作模式电平之间逐步施加直流输出失调电压。若省略电容，极短的切换时间常数可能会在启动时产生可听见的爆音（取决于直流输出失调电压和所用扬声器）。为确保输入端耦合电容在输出开始切换前完全充电，在从静音切换到工作模式的过程中插入了延迟。为正确关断，应在电源线VDDA和VSSA降至12.5 V以下之前至少100 ms，将MODE引脚强制拉低。

• 对称工作电源电压范围为±12.5 V至±32.5 V
• 立体声全差分输入，可作为立体声单端(SE)或单声道桥接负载(BTL)放大器使用
• 典型应用下具备高输出功率:SE 2×110 W，RL=4 Ω (VP=±30 V)；SE 2×125 W，RL=4 Ω (VP=±32 V)；SE 2×120 W，RL=3 Ω (VP=±29 V)；BTL 1×220 W，RL=8 Ω (VP=±30 V)
• 低噪声
• 平稳无爆音启动和关断
• 零死区时间开关
• 固定频率
• 支持内部或外部时钟
• 高效率
• 低静态电流
• 先进的保护策略:电压保护和输出电流限制
• 支持热折返(TFB)
• SE应用固定增益为30 dB，BTL应用固定增益为36 dB
• 负载完全短路保护
• BTL配置下采用BD调制

• DVD
• 迷你和微型接收器
• 一体化家庭影院(HTIAB)系统
• 高功率扬声器系统
