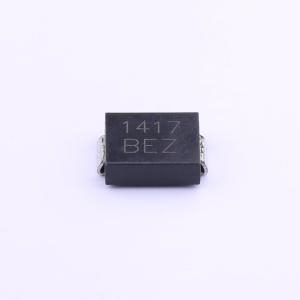

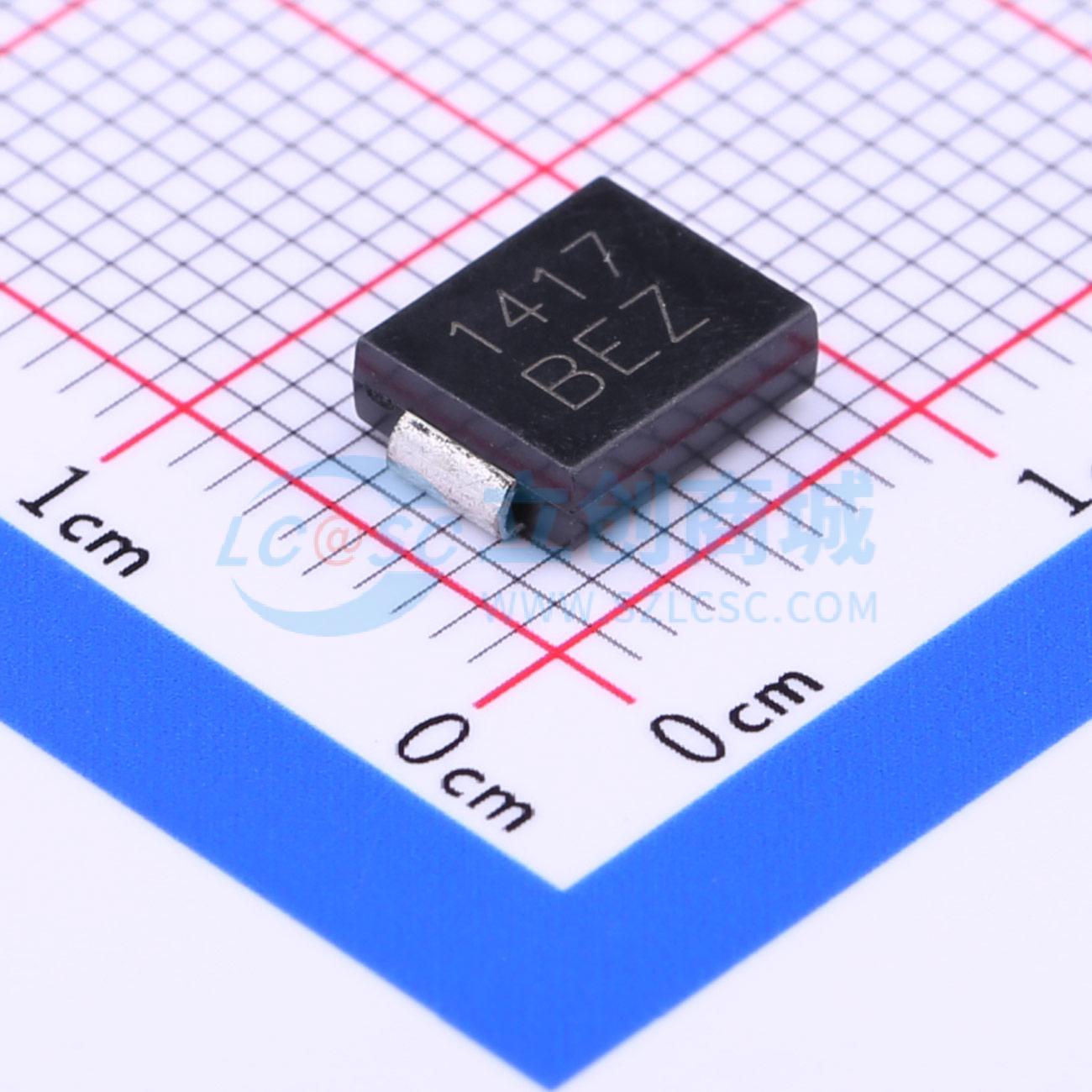

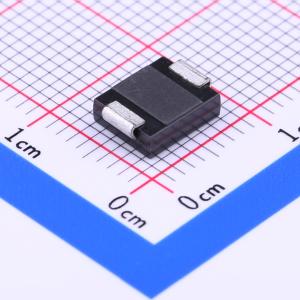

SMCJ24CA
双向TVS 24V截止 峰值浪涌电流：38.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=24V，Vc=53.3V，Ipp=15.5A 单向
- 品牌名称
- Prisemi(芯导)
- 商品型号
- SMCJ24CA
- 商品编号
- C110762
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 38.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 29.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品概述
SMCJ 系列专为保护敏感电子设备免受雷电及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 无卤
- 符合 RoHS 标准
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 典型的最大温度系数
- 玻璃钝化芯片结
- 在 10x1000 μs 波形下具有 1500W 的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间：从 0V 到 V_R min 通常小于 1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- 保证高温焊接：端子在 260°C 下持续 40 秒
应用领域
- TVS 器件非常适合用于电信、计算机、工业和消费电子应用中的 I/O 接口、V_CC 总线及其他易受影响电路的保护
