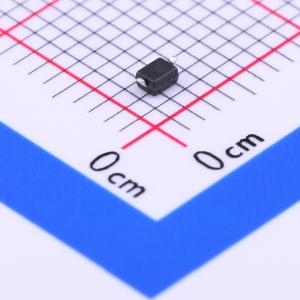

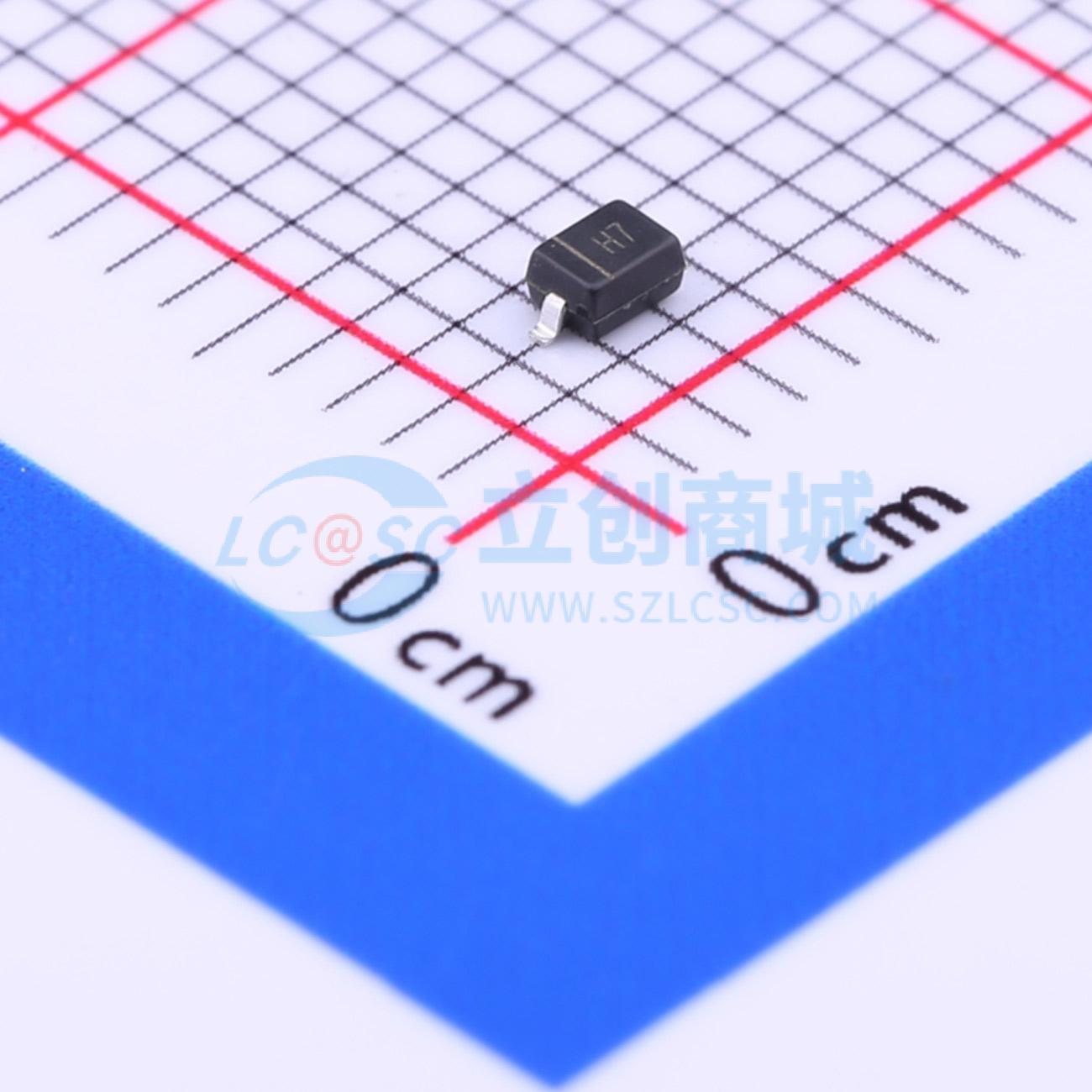

温馨提醒：图片仅供参考，商品以实物为准

PTVSHC3D7VU

单向ESD 7V截止峰值脉冲电流：60A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 30KV接触, 30KV空隙放电
品牌名称: Prisemi(芯导)
商品型号: PTVSHC3D7VU
商品编号: C110753
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

PTVSHC3D7VU静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，且与MLV相比无器件性能退化问题。PTVSHC3D7VU可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D7VU采用SOD - 323封装，工作电压为7伏，用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（±30KV空气放电、±30KV接触放电）。

商品特性

每线1100W峰值脉冲功率（tp = 8/20μs）
SOD - 323封装
典型响应时间<1 ns
保护一个I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	25V
	峰值脉冲电流(Ipp)	60A@8/20us
	峰值脉冲功率(Ppp)	1.1kW@8/20us

	属性	参数值
	击穿电压	8V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	500pF
